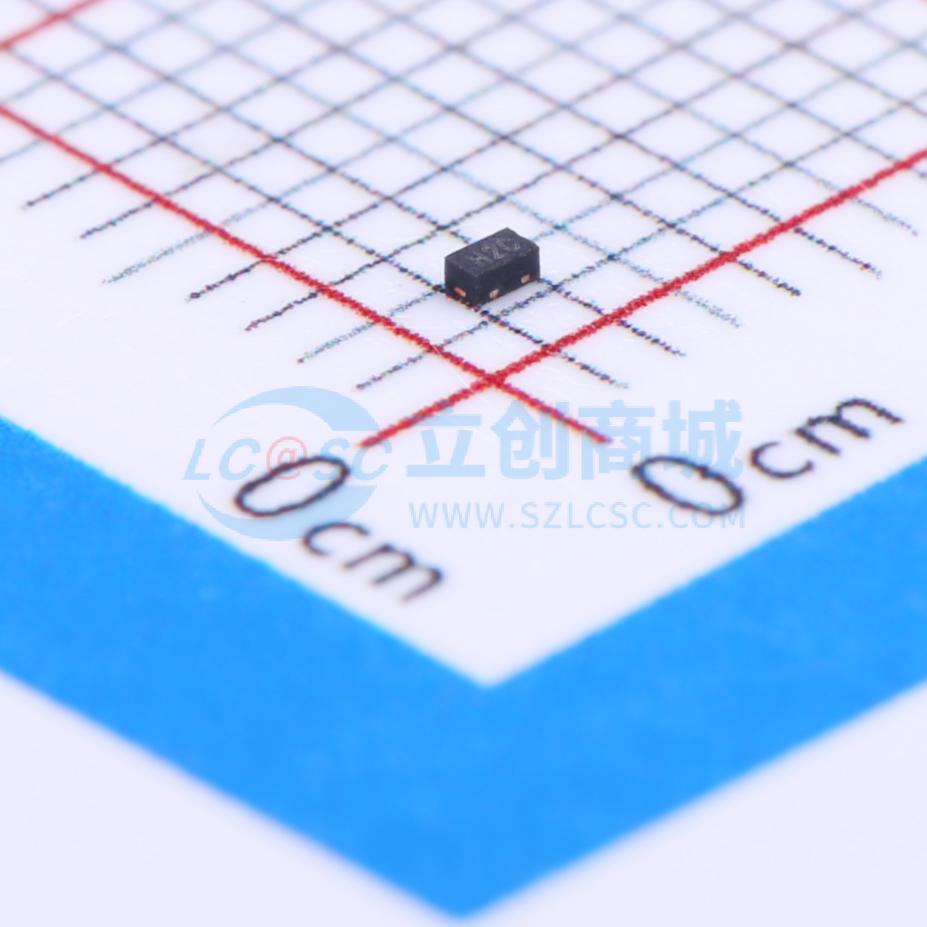

温馨提醒：图片仅供参考，商品以实物为准
PESDNC2FD12VBH
双向ESD 12V截止 峰值脉冲电流：10A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- PESDNC2FD12VBH可保护敏感半导体元件，避免其因静电放电（ESD）和其他电压诱发的瞬态事件而损坏或出现故障。它们具有大横截面积结，可传导高瞬态电流，为电路板级保护提供理想的电气特性，如快速响应时间、低工作电压。在不适合使用阵列的应用中，它使设计人员能够灵活地保护一条双向线路。
- 品牌名称
- Prisemi(芯导)
- 商品型号
- PESDNC2FD12VBH
- 商品编号
- C169332
- 商品封装
- DFN1006-2L
- 包装方式
- 编带
- 商品毛重
- 0.01克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 12V | |
| 钳位电压 | 29V | |
| 峰值脉冲电流(Ipp) | 10A@8/20us | |
| 峰值脉冲功率(Ppp) | 250W@8/20us |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压 | 14.5V | |
| 反向电流(Ir) | 1uA | |
| 通道数 | 单路 | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 25pF |
商品概述
PESDNC2FD12VBH可保护敏感半导体元件，避免其因静电放电（ESD）和其他电压诱发的瞬态事件而损坏或出现故障。它们具有大横截面积结，可传导高瞬态电流，为电路板级保护提供理想的电气特性，如快速响应时间、低工作电压。在不适合使用阵列的应用中，它使设计人员能够灵活地保护一条双向线路。
商品特性
- 每线250W峰值脉冲功率（tp = 8/20μs）
- DFN1006-2L封装
- 可替代MLV(0402)
- 双向配置
- 典型响应时间 < 1ns
- 低钳位电压
- 符合RoHS标准
- 数据线瞬态保护符合IEC61000-4-2（ESD）±30KV（空气）、±30KV（接触）；IEC61000-4-4（EFT）40A（5/50ns）
应用领域
- 手机
- 便携式设备
- 数码相机
- 电源
