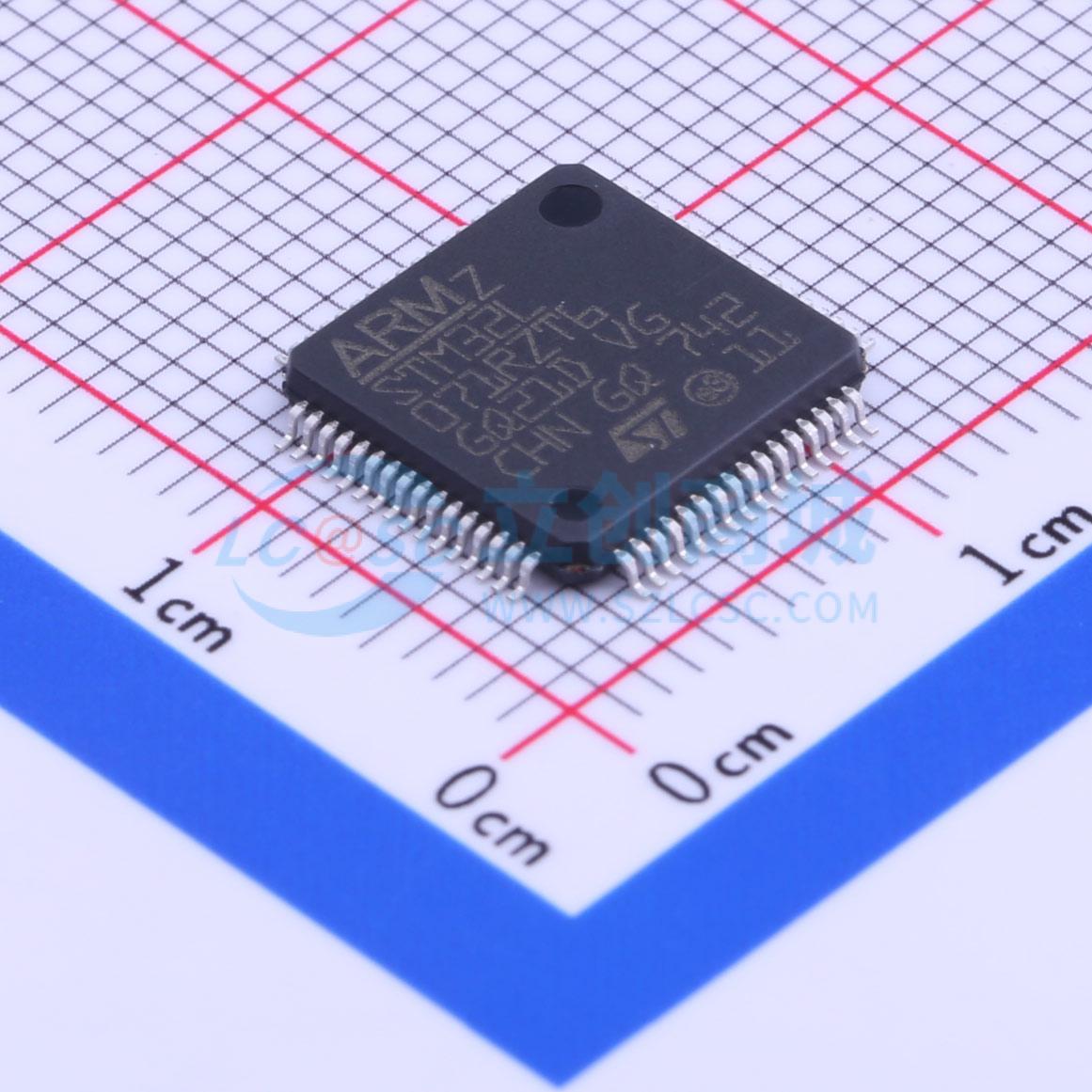

STM32L071RZT6
超低功耗Arm Cortex-M0+ MCU，具有192-KB Flash存储器和32 MHz CPU
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 特性：超低功耗平台，1.65V至3.6V电源，-40至125℃温度范围。 0.29μA待机模式（3个唤醒引脚）。 0.43μA停止模式（16个唤醒线）。 0.86μA停止模式 + RTC + 20KB RAM保留。 运行模式下低至93μA/MHz。 5μs唤醒时间（从闪存）
- 品牌名称
- ST(意法半导体)
- 商品型号
- STM32L071RZT6
- 商品编号
- C169182
- 商品封装
- LQFP-64(10x10)
- 包装方式
- 托盘
- 商品毛重
- 1.913克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 单片机(MCU/MPU/SOC) | |
| CPU内核 | ARM Cortex-M0+ | |
| CPU最大主频 | 32MHz | |
| CPU位数 | 32 Bit | |
| 程序存储容量 | 192KB | |
| 程序存储器类型 | FLASH | |
| RAM容量 | 20KB |
| 属性 | 参数值 | |
|---|---|---|
| EEPROM容量 | 6KB | |
| I/O数量 | 51 | |
| ADC(位数) | 12bit | |
| 振荡器类型 | 内置 | |
| 工作电压 | 1.65V~3.6V | |
| 工作温度 | -40℃~+85℃ |
商品概述
接入线超低功耗32位MCU，基于Arm® Cortex®-M0+，最高192KB Flash，20KB SRAM，6KB EEPROM，ADC。
商品特性
- 超低功耗平台：电源电压1.65V至3.6V，温度范围-40℃至125℃；待机模式功耗0.29μA（3个唤醒引脚）；停止模式功耗0.43μA（16条唤醒线）；停止模式+RTC+20KB RAM保持功耗0.86μA；运行模式功耗低至93μA/MHz；从Flash存储器唤醒时间5μs；12位ADC在10ksps下转换功耗41μA。
- 核心：Arm® 32位Cortex®-M0+带MPU，频率范围32kHz至32MHz，0.95 DMIPS/MHz。
- 存储器：最高192KB Flash（带ECC，2个具有读写同时能力的bank）；20KB RAM；6KB数据EEPROM（带ECC）；20字节备份寄存器；扇区读写保护。
- 最多84个快速I/O（78个I/O耐受5V）。
- 复位和电源管理：超安全低功耗BOR（掉电复位），5个可选阈值；超低功耗POR/PDR；可编程电压检测器（PVD）。
- 时钟源：1至25MHz晶体振荡器；带校准的32kHz RTC振荡器；高速内部16MHz工厂微调RC（±1%）；内部低功耗37kHz RC；内部多速低功耗65kHz至4.2MHz RC P1L（用于CPU时钟）。
- 预编程引导加载器。
- 支持USART、I2C、SPI通信接口。
- 开发支持：支持串行线调试。
- 丰富的模拟外设：12位ADC（1.14 Msps，最多16通道，低至1.65V）；2个超低功耗比较器（窗口模式和唤醒能力，低至1.65V）；7通道DMA控制器（支持ADC、SPI、I2C、USART、定时器）；最多10个外设通信接口：4个USART（2个带ISO7816、IrDA）、1个UART（低功耗）、最多6个SPI（16 Mbits/s）、3个I2C（2个带SMBus/PMBus）；11个定时器：2个16位（最多4通道）、2个16位（最多2通道）、1个16位超低功耗定时器、1个SysTick、1个RTC、2个16位基本定时器、2个看门狗（独立/窗口）；CRC计算单元；96位ID；所有封装均为ECOPACK2。
