温馨提醒：图片仅供参考，商品以实物为准

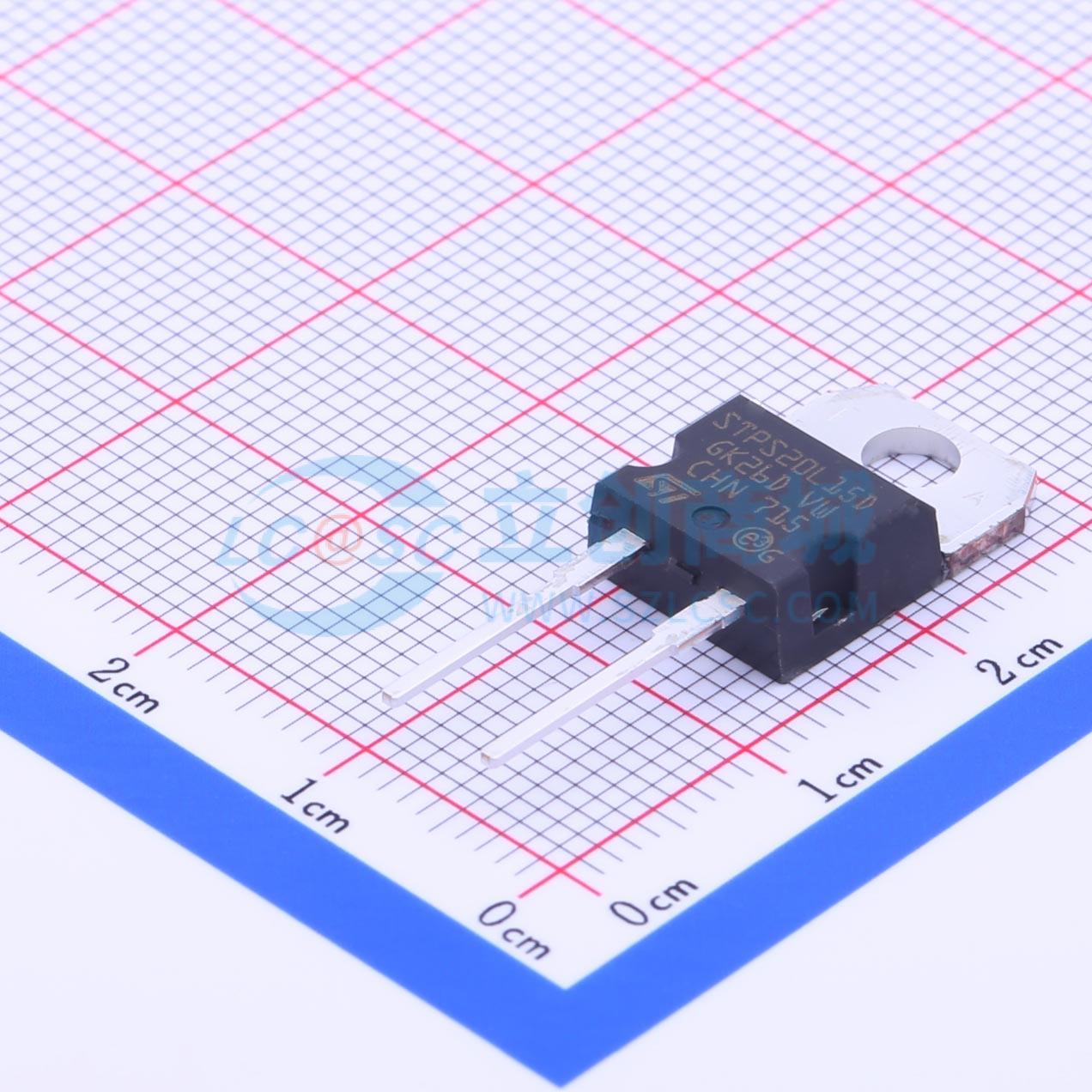

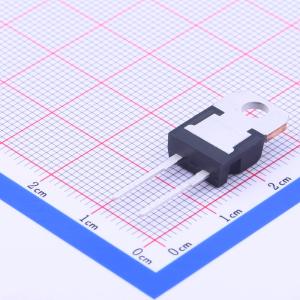

STPS20L15D
电压:15V 电流:20A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 15 V、20 A低压降OR运算功率肖特基整流器
- 品牌名称
- ST(意法半导体)
- 商品型号
- STPS20L15D
- 商品编号
- C171657
- 商品封装
- TO-220AC
- 包装方式
- 管装
- 商品毛重
- 0.027克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 肖特基二极管 | |
| 二极管配置 | 1个独立式 | |
| 正向压降(Vf) | 410mV@19A | |
| 直流反向耐压(Vr) | 15V |
| 属性 | 参数值 | |
|---|---|---|
| 整流电流 | 20A | |
| 反向电流(Ir) | 6mA@15V | |
| 工作结温范围 | - | |
| 非重复峰值浪涌电流 (Ifsm) | 310A |
商品概述
采用TO-220AC或D²PAK封装，该器件特别适用于容错电源设备中作为OR-ing二极管。
商品特性
- 极低的正向压降，可减少功耗并缩小散热片尺寸
- 反向电压适用于3V、5V和12V电源轨的OR-ing应用
- 规定了雪崩能力
- D2PAK封装可按需提供ECOPACK2合规组件
应用领域
- 容错电源设备中的OR-ing二极管
