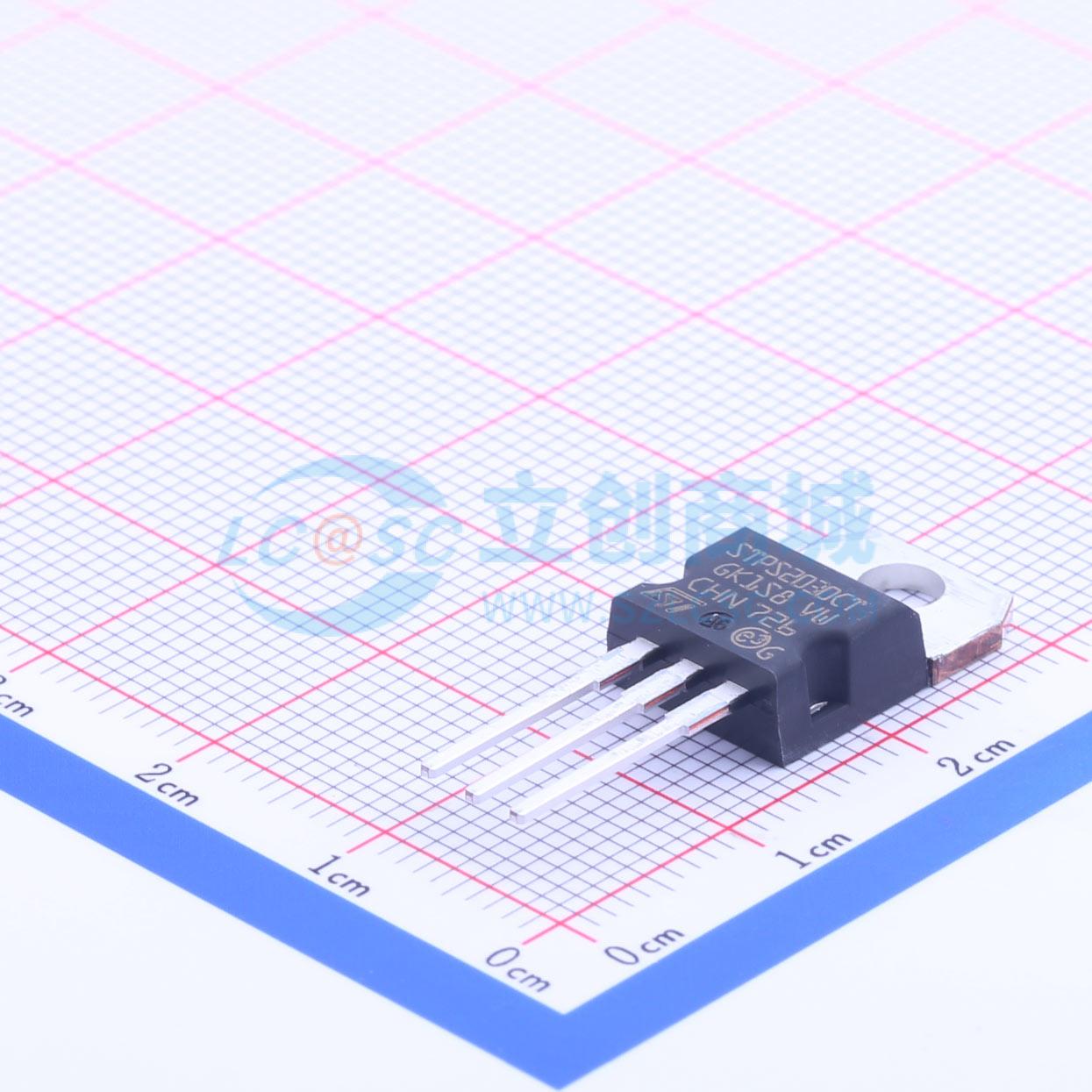

温馨提醒：图片仅供参考，商品以实物为准

STPS2030CT

电压:30V 电流:10A

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 一对共阴
品牌名称: ST(意法半导体)
商品型号: STPS2030CT
商品编号: C171654
商品封装: TO-220AB-3
包装方式: 管装
商品毛重: 2.74克(g)

商品参数

商品概述

双肖特基整流器，采用TO-220AB、D²PAK和I²PAK封装。额定值（每二极管的极限值）：dPtot/dTj <1/Rth(j-a)（二极管单独散热时的热失控条件）。静态电气特性（每二极管）：脉冲测试：tp=380μs，δ<2%；评估传导损耗可使用公式：P=0.28×IF(AV)+0.012×IF²(RMS)。TO-220AB封装的推荐扭矩值为0.55M.N，最大扭矩值为0.70M.N；环氧树脂符合UL94 V0标准。

商品特性

极小的传导损耗
可忽略的开关损耗
极快的开关速度
低正向压降以提高效率
低热阻
具备规定的雪崩能力

应用领域

开关模式电源
高频DC-DC转换器
低压高频逆变器
续流应用
极性保护应用

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	肖特基二极管
	二极管配置	1对共阴极
	正向压降(Vf)	500mV@10A
	直流反向耐压(Vr)	30V

	属性	参数值
	整流电流	10A
	反向电流(Ir)	1mA@30V
	工作结温范围	-
	非重复峰值浪涌电流 (Ifsm)	180A
