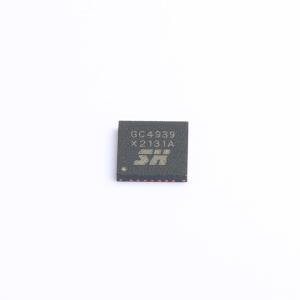

GC4939
三相无刷直流电机预驱芯片
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- GC4939是一款三相无刷直流电机预驱动芯片。芯片可以驱动NMOS，可在7.5~36V电源电压，10A的持续电流下工作，芯片工作温度在-40~110℃。封装形式采用 5mmx5mm的QFN28脚，底部有散热片。芯片集成固定衰减时间的脉冲调制来控制电流并且抑制励磁涌流；堵转保护时间可调；内置霍尔元件；过温保护，过压监测，同步整流等等。提供STM32参考例程及原厂技术支持
- 品牌名称
- SX(芯麦)
- 商品型号
- GC4939
- 商品编号
- C16197201
- 商品封装
- QFN-28
- 包装方式
- 编带
- 商品毛重
- 0.16064克(g)
- 立创商城设计参考
- 无刷电机驱动-(3)25V~48V供电-(2)2A~4A方案
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 无刷直流(BLDC)电机驱动芯片 | |
| 驱动类型 | 三相 | |
| 集成FET | 否 | |
| 半桥数量 | 3 | |
| 输出电流 | 30mA | |
| 峰值电流 | - |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 7.5V~36V | |
| 导通电阻 | - | |
| 静态电流(Iq) | 3.3mA | |
| 接口类型 | - | |
| 工作温度 | -40℃~+110℃ | |
| 功能特性 | 马达卡锁保护；交错导通保护；马达转速指示 |
商品概述
GC4939是一款三相无刷直流电机预驱动芯片。芯片可驱动N型功率MOSFET，最高电源电压达36V。芯片状态切换逻辑由三个相位差为120°的霍尔输入确定。 芯片集成固定衰减时间的脉冲调制以控制电流并抑制励磁涌流；堵转保护时间可调；具备过温保护、过压监测、同步整流等功能。其中，内置的同步整流器通过在衰减周期内打开合适的低内阻开关管取代反向续流二极管来降低功耗。当芯片监测到过压时，会关断同步整流以减小变化电流引起的电源电压波动。 GC4939的逻辑输入脚有使能控制（ENABLE）、方向控制（DIR）、刹车控制（BRAKEZ）、噪声控制（SYN）；逻辑输出脚有FG2，与霍尔信号对应，可用于监测转速。 芯片工作温度范围为 -40~110℃。封装形式采用5mm×5mm的QFN 28脚，底部有散热片。
商品特性
- 驱动三个半桥（6个NMOS）
- 宽电压7.5~36V
- 低功耗同步整流
- 霍尔元件输入
- 内置低压保护与过温保护
- 低电流睡眠模式
- FG转速输出
- 死区时间防穿通
- 堵转锁定保护
- 过压保护
