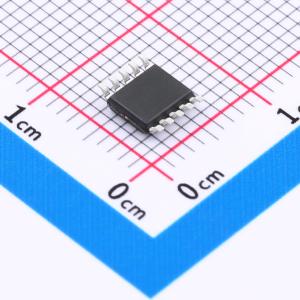

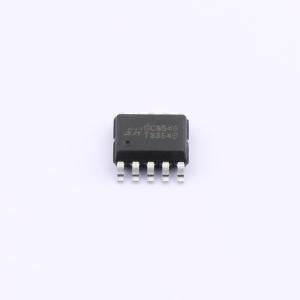

GC8548
12V双通道全桥驱动器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- GC8548 是一款双通道 12V 全桥驱动芯片，可驱动两个独立的直流电机，或者一个步进电机。每个通道能提供高达 1.5A 的持续输出电流；可以工作在 3.8~12V 的电源电压，兼容3.3，5V逻辑输入，内置 LDO，不需要逻辑电源，封装采用4.9mmx3.9mm的SSOP10L。具有 PWM（IN/IN）输入接口,与行业标准器件兼容，并具有过温保护，欠压保护，短路保护，过流保护等功能。其H桥导通阻抗为350mΩ，拥有低功耗睡眠模式。提供STM32参考例程及原厂技术支持
- 品牌名称
- SX(芯麦)
- 商品型号
- GC8548
- 商品编号
- C16197215
- 商品封装
- SSOP-10
- 包装方式
- 编带
- 商品毛重
- 0.18895克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 步进电机驱动芯片 | |
| 控制电压 | 3.8V~12V | |
| 电机驱动电压(Vm) | 3.8V~12V | |
| 输出电流 | 1.5A | |
| H桥数量 | 2 | |
| 驱动类型 | 双极驱动 |
| 属性 | 参数值 | |
|---|---|---|
| 步长细分 | 2；1 | |
| 接口类型 | - | |
| 集成开关 | 是 | |
| 导通电阻 | 350mΩ | |
| 工作温度 | -40℃~+100℃ | |
| 功能特性 | 短路保护；过流保护；低压保护；过压保护；过温保护；欠压锁定 |
商品概述
GC8548是双通道12V直流电机驱动芯片，为相机、消费产品、玩具等低压或电池供电的运动控制应用提供集成电机驱动解决方案。该芯片通常用于驱动两个直流电机或一个步进电机。GC8548可在3.8 ~ 14V电源电压下工作，每个通道可提供高达1.5A的连续输出电流或2.5A的峰值电流，睡眠模式下功耗小于1μA。GC8548具有PWM（IN/IN）输入接口，与行业标准设备兼容，并具备过温保护、欠压保护、短路保护、过流保护等功能。GC8548内置LDO，无需逻辑电源，输入兼容3.3V和5V。
商品特性
- H桥电机驱动器
- 电源电压为3.8 ~ 14V
- 低导通阻抗（HS + LS）350mΩ
- 1.5A连续驱动输出电流
- PWM（IN1/ IN2）输入模式
- 兼容3.3V、5V逻辑输入
- 内置过温保护
- 短路保护
- 低电流睡眠模式（nA级别，IN1 = IN2 = 0）
应用领域
- 相机
- 数码单反（DSLR）镜头
- 玩具
- 机器人技术
- 共享自行车锁
- 水表开关
- 医疗设备
