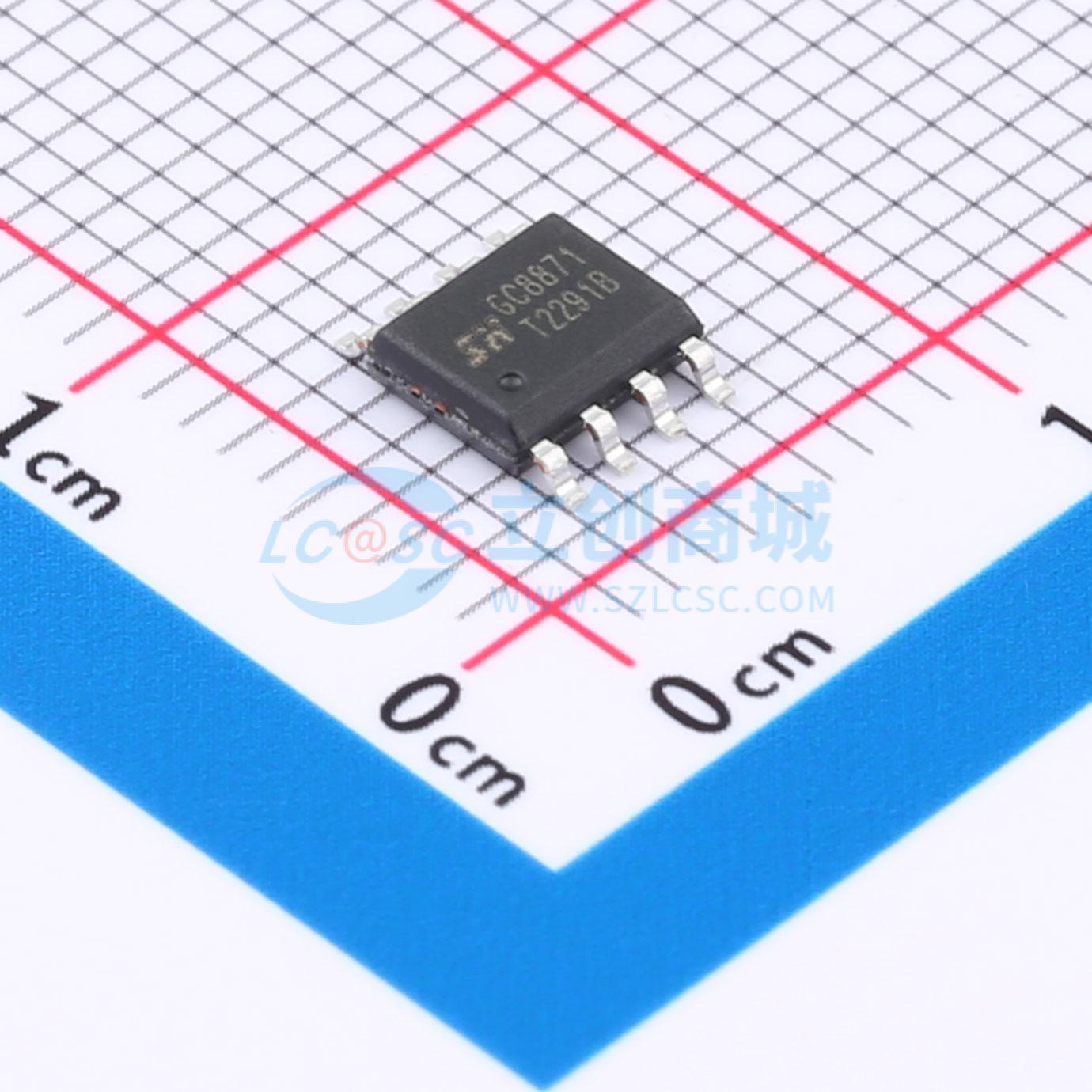

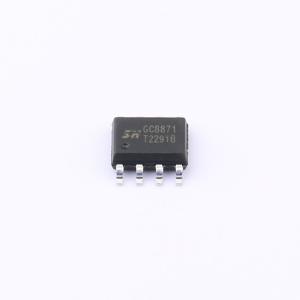

温馨提醒：图片仅供参考，商品以实物为准
GC8871
具有内部电流感测功能的3.6A刷式直流电机驱动器（PWM控制）
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- GC8871 是一款刷式直流电机驱动芯片，工作电压范围在6.5~45V，具有3.6A峰值电流驱动能力，封装采用4.9*5.8mm的ESOP8。具有 PWM（IN/IN）输入接口,与行业标准器件兼容，并具有过温保护,欠压保护，过流保护与故障排除后自动恢复。其H桥导通阻抗为565mΩ，拥有低功耗睡眠模式。提供STM32参考例程及原厂技术支持
- 品牌名称
- SX(芯麦)
- 商品型号
- GC8871
- 商品编号
- C16197218
- 商品封装
- ESOP-8
- 包装方式
- 编带
- 商品毛重
- 0.18755克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 有刷直流电机驱动芯片 | |
| 集成FET | 是 | |
| H桥数量 | - | |
| 输出电流 | 3.6A | |
| 峰值电流 | 3.6A | |
| 工作电压 | - |
| 属性 | 参数值 | |
|---|---|---|
| 接口类型 | - | |
| 导通电阻 | 565mΩ | |
| 静态电流(Iq) | 10uA | |
| 工作温度 | -40℃~+125℃ | |
| 功能特性 | 主动制动功能；交错导通保护；电流采样/调节功能 |
商品概述
GC8871是一款带内部电流检测功能的有刷直流电机驱动芯片，适用于打印机、工业设备和其他小型机器。两个逻辑输入控制由四个NMOS组成的H桥驱动器，可双向控制电机，峰值电流高达3.6A。采用电流衰减模式，可通过输入的脉冲宽度调制（PWM）控制电机速度。若两个输入均设置为低电平，电机驱动器将进入低功耗睡眠模式。GC8871具有集成的电流调节功能，使用低成本电阻设置电流阈值，无需使用模拟电压基准或外部感应电阻，也无需外部大电容来维持稳定电压，特别是在电机启动或停止时。GC8871针对故障和短路问题提供全面保护，包括欠压锁定（UVLO）、过流保护（OCP）和过热保护（TSD），排除故障后芯片将自动恢复正常运行。
商品特性
- 独立H桥电机
- 宽工作电压：6.5V ~ 45V
- 565m（典型值）RDS（导通）（高侧 + 低侧）
- 3.6A峰值电流驱动能力
- 脉冲宽度调制（PWM）接口
- 无感应电阻的电流调节
- 低功耗睡眠模式
- ESOP8封装
应用领域
- 打印机
- 家电
- 工业设备
- 其他机电应用
