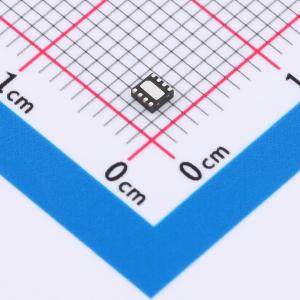

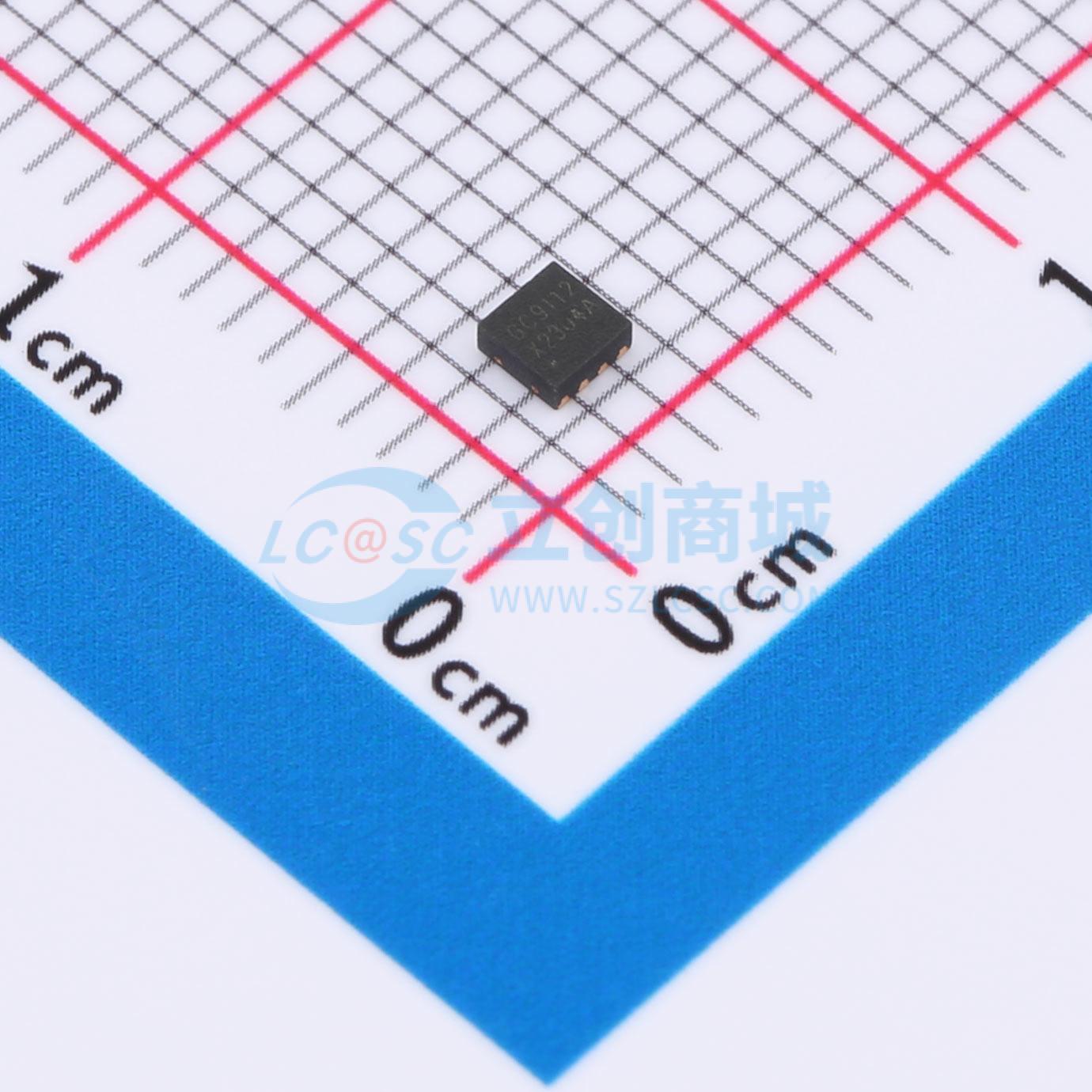

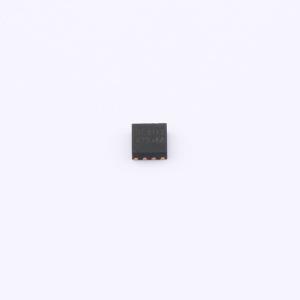

温馨提醒：图片仅供参考，商品以实物为准
GC9112
低压单通道全桥驱动器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 直流@@GC9112是一款5V低压全桥驱动芯片。能提供1.1A的持续输出电流，封装采用DFN8。具有 PWM（IN/IN）输入接口,与行业标准器件兼容，并内置过温保护，欠压保护。其H桥导通阻抗为480mΩ，拥有低电流睡眠模式。适用于摄像机、消费类产品、玩具和其他低压或者电池供电的运动控制类应用的电机驱动，提供STM32参考例程及原厂技术支持
- 品牌名称
- SX(芯麦)
- 商品型号
- GC9112
- 商品编号
- C16197222
- 商品封装
- DFN-8
- 包装方式
- 编带
- 商品毛重
- 0.049033克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 有刷直流电机驱动芯片 | |
| 集成FET | - | |
| H桥数量 | - | |
| 输出电流 | 1.1A | |
| 峰值电流 | 2.2A | |
| 工作电压 | 2V~6V |
| 属性 | 参数值 | |
|---|---|---|
| 接口类型 | - | |
| 导通电阻 | 480mΩ | |
| 静态电流(Iq) | 10nA | |
| 工作温度 | -40℃~+100℃ | |
| 功能特性 | 主动制动功能 |
商品概述
GC9112是一款低压5V全桥驱动芯片，为摄像机、消费类产品、玩具和其他低压或者电池供电的运动控制类应用提供了集成的电机驱动解决方案。GC9112能提供高达1.1A的持续输出电流，可以工作在2~7V的电源电压上。GC9112具有PWM（IN/IN）输入接口，与行业标准器件兼容，并具有过温与欠压保护功能。GC9112采用DFN8的封装。
商品特性
- H桥电机驱动器
- 电源电压2~7V
- 低导通阻抗(HS+LS)480mΩ
- 1.1A持续驱动输出电流
- PWM(IN1/IN2)输入模式
- 支持1.8V接口
- 内置过温保护
- 内置欠压保护
- 低电流睡眠模式（nA级，IN1=IN2=0）
应用领域
- 摄像机
- 数字单镜头反光(DSLR)镜头
- 玩具
- 机器人技术
- 共享单车锁
- 水气表开关
- 医疗设备
- 电动牙刷
