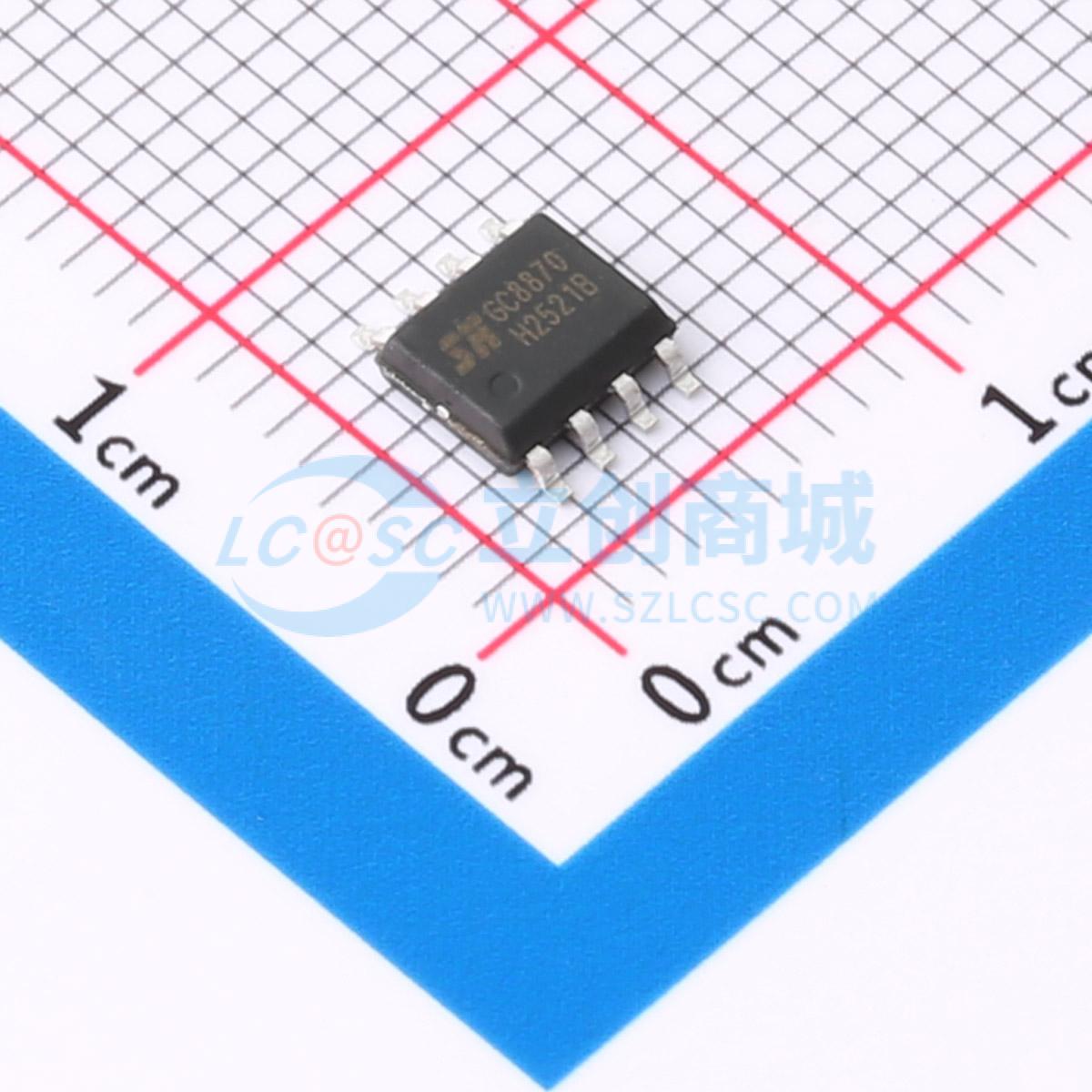

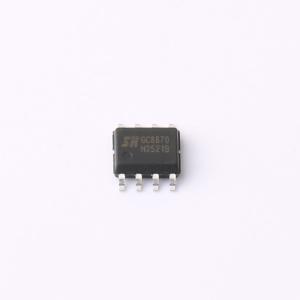

温馨提醒：图片仅供参考，商品以实物为准
GC8870
3.6A刷式直流电机驱动器（PWM控制）
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- GC8870 是一款刷式直流电机驱动芯片，工作电压范围在6.5~45V，具有3.6A峰值电流驱动能力，封装采用4.9*5.8mm的ESOP8。具有 PWM（IN/IN）输入接口,与行业标准器件兼容，并具有过温保护,欠压保护，过流保护与故障排除后自动恢复。其H桥导通阻抗为565mΩ，拥有低功耗睡眠模式。提供STM32参考例程及原厂技术支持
- 品牌名称
- SX(芯麦)
- 商品型号
- GC8870
- 商品编号
- C16197217
- 商品封装
- ESOP-8
- 包装方式
- 编带
- 商品毛重
- 0.192375克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 有刷直流电机驱动芯片 | |
| 集成FET | 是 | |
| H桥数量 | 1 | |
| 输出电流 | 3.6A | |
| 峰值电流 | 3.6A | |
| 工作电压 | 6.5V~45V |
| 属性 | 参数值 | |
|---|---|---|
| 接口类型 | - | |
| 导通电阻 | 565mΩ | |
| 静态电流(Iq) | 10uA | |
| 工作温度 | -40℃~+125℃ | |
| 功能特性 | 主动制动功能；交错导通保护；电流采样/调节功能 |
商品概述
GC8870 是一款刷式直流电机驱动芯片，适用于打印机、电器、工业设备以及其他小型机器。两个逻辑输入控制由四个 NMOS 组成的 H 桥驱动器，能够以高达 3.6A 的峰值电流双向控制电机。利用电流衰减模式，可通过对输入进行脉宽调制 (PWM) 来控制电机转速。若将两个输入均置为低电平，电机驱动器将进入低功耗休眠模式。GC8870 具有集成电流调节功能，基于模拟输入 VREF 以及 ISEN 引脚的电压（与流经外部感测电阻的电机电流成正比），能将电流限制在某一设置水平，显著降低系统功耗要求，无需大容量电容维持稳定电压，尤其在电机启动和停转时。该芯片针对故障和短路问题提供全面保护，包括欠压锁定 (UVLO)、过流保护 (OCP) 和过热保护 (TSD)，故障排除后会自动恢复正常工作。
商品特性
- 独立的 H 桥电机
- 6.5V ~ 45V 宽工作电压范围
- 565mΩ（典型值）RDS(on) (HS + LS)
- 3.6A 峰值电流驱动能力
- 脉宽调制 (PWM) 控制接口
- 集成电流调节功能
- 低功耗休眠模式
- ESOP8 封装
应用领域
- 打印机
- 电器
- 工业设备
- 其他机电一体化应用
