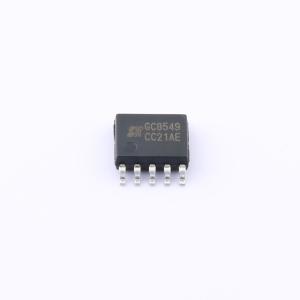

GC8549

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: GC8549 是一款双通道 12V 全桥驱动芯片，可驱动两个独立的直流电机，或者一个步进电机。每个通道能提供高达 1.5A 的持续输出电流；可以工作在 3.8~12V 的电源电压，内置 LDO，不需要逻辑电源，兼容3.3，5V逻辑输入，封装采用4.9mmx3.9mm的SSOP10L。具有 PWM（IN/IN）输入接口,与行业标准器件兼容，并具有过温保护，欠压保护，短路保护，过流保护等功能。其H桥导通阻抗为350mΩ，拥有低功耗睡眠模式。提供STM32参考例程及原厂技术支持
品牌名称: SX(芯麦)
商品型号: GC8549
商品编号: C16197216
商品封装: SSOP-10
包装方式: 编带
商品毛重: 0.1819克(g)

商品参数

商品概述

双 H 桥电机驱动器 --- 可驱动两台直流电机或一台步进电机 --- 低 MOSFET 导通电阻：高侧 + 低侧 350mΩ 输出电流（VM = 5 V，25°C 时） --- 每个 H 桥 1.5A RMS，3A 峰值两个通道可并联使用电源电压范围：3.8V~12V PWM 绕组电流调节和限流接地短路保护、电源短路保护过温保护、欠压保护内置 3.3V LDO，无需稳定电容待机模式（< 1uA） --- 当 EN = 0 时 GC8549 是一款集成电机驱动器，可驱动两台直流电机或一台双向步进电机。工作电压范围为 3.8V~12V，输出长时间连续电流可达 1.5A。仅需四个外部输入即可实现对直流或步进电机的控制。该芯片包含睡眠模式。当 EN = 0 或悬空时，芯片电流小于 1uA。

商品特性

低 MOSFET 导通电阻：高侧 + 低侧 350mΩ
输出电流（VM = 5 V，25°C 时）：每个 H 桥 1.5A RMS，3A 峰值
两个通道可并联使用
电源电压范围：3.8V~12V
PWM 绕组电流调节和限流
接地短路保护、电源短路保护
过温保护、欠压保护
内置 3.3V LDO，无需稳定电容
当 EN = 0 时进入待机模式（< 1uA）
仅需四个外部输入即可实现对直流或步进电机的控制
包含睡眠模式，当 EN = 0 或悬空时，芯片电流小于 1uA

应用领域

销售点打印机
办公自动化设备
机器人技术
玩具
工业控制

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(4000个/圆盘，最小起订量 1 个)

个

起订量：1 个4000个/圆盘

总价金额：

￥ 0.00

近期成交2单

	属性	参数值
	商品目录	步进电机驱动芯片
	控制电压	-
	输出电流	1.5A
	步长细分	1

	属性	参数值
	集成开关	是
	导通电阻	350mΩ
	工作温度	-40℃~+100℃
