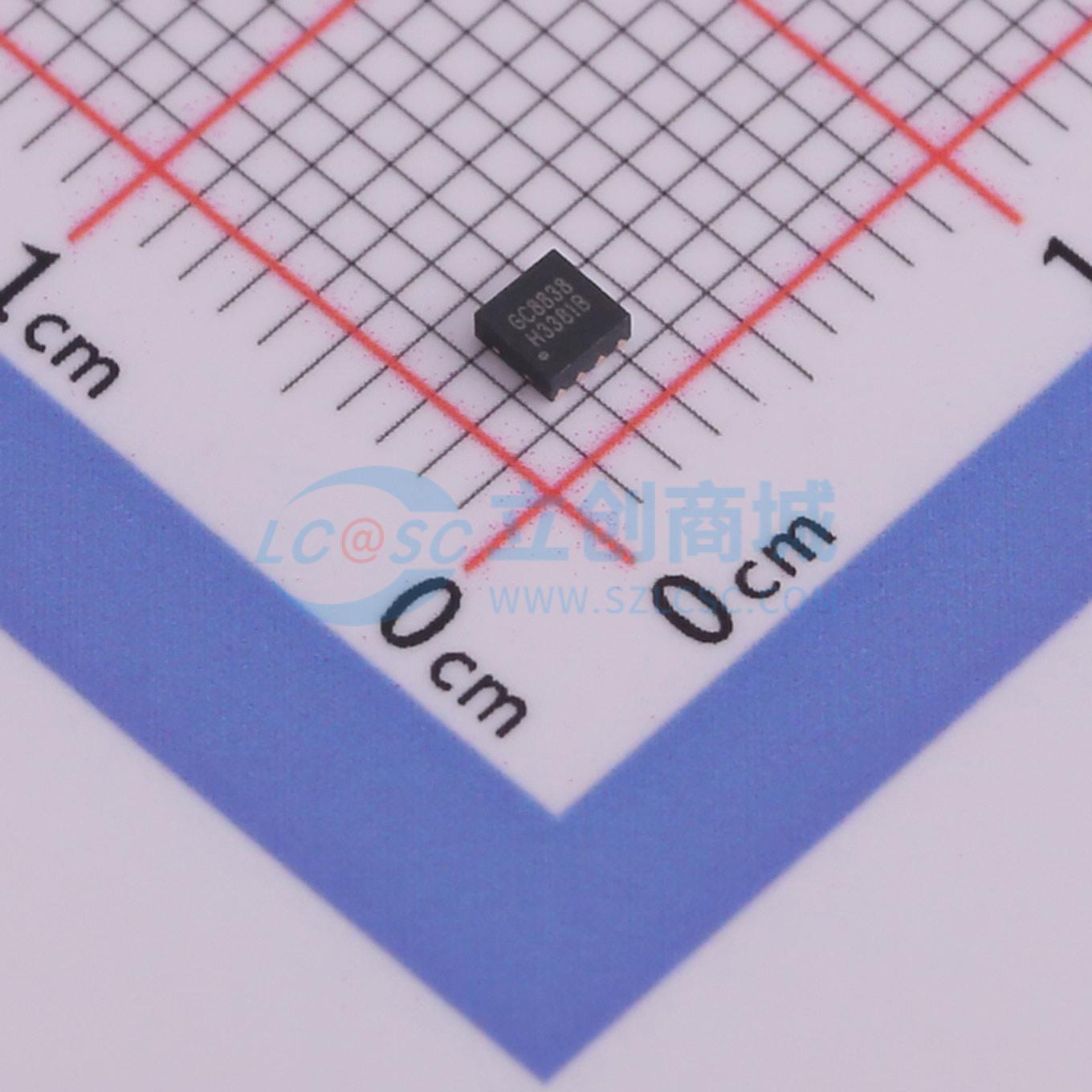

温馨提醒：图片仅供参考，商品以实物为准

GC8838

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: GC8838 是一款 12V 直流电机驱动芯片，可工作在 0~12V 的电源电压上，提供1.5A的持续输出电流，兼容3.3V，5V逻辑输入，封装采用2*2mm的DFN8。具有 PWM（IN/IN）输入接口,与行业标准器件兼容，并具有过温保护与输出短路保护，欠压保护，过流保护。其H桥导通阻抗为350mΩ，拥有低电流睡眠模式。提供STM32参考例程及原厂技术支持
品牌名称: SX(芯麦)
商品型号: GC8838
商品编号: C16197214
商品封装: DFN-8
包装方式: 编带
商品毛重: 0.041867克(g)

商品参数

商品概述

GC8838是一款12V直流电机驱动芯片，为摄像机、消费类产品、玩具和其他低压或者电池供电的运动控制类应用提供了集成的电机驱动解决方案。芯片一般用于驱动一个直流电机或者使用两颗来驱动步进电机。 GC8838可以工作在0~12V的电源电压上，能提供高达1.5A持续输出电流或者2.5A峰值电流，睡眠模式下功耗小于1uA。芯片还集成了欠压保护，输出短路保护，过流保护等功能。 GC8838具有PWM（IN/IN）输入接口，与行业标准器件兼容，并具有过温保护功能。

商品特性

H桥电机驱动器负载电源电压0~12V
低导通阻抗(HS+LS)350mΩ
1.5A持续驱动输出电流
PWM(PH/EN)输入模式
兼容3.3V，5V逻辑输入
内置过温保护
内置H桥电源短接保护，短地保护
低电流睡眠模式（nA级，当nSleep）

应用领域

摄像机
数字单镜头反光(DSLR)镜头
玩具
机器人技术
共享单车锁
水表开关
医疗设备

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 5 个)

个

起订量：5 个3000个/圆盘

总价金额：

￥ 0.00

近期成交20单

	属性	参数值
	商品目录	步进电机驱动芯片
	控制电压	2V~7V
	输出电流	1.5A
	步长细分	-

	属性	参数值
	接口类型	-
	集成开关	是
	导通电阻	350mΩ
	工作温度	-40℃~+85℃
