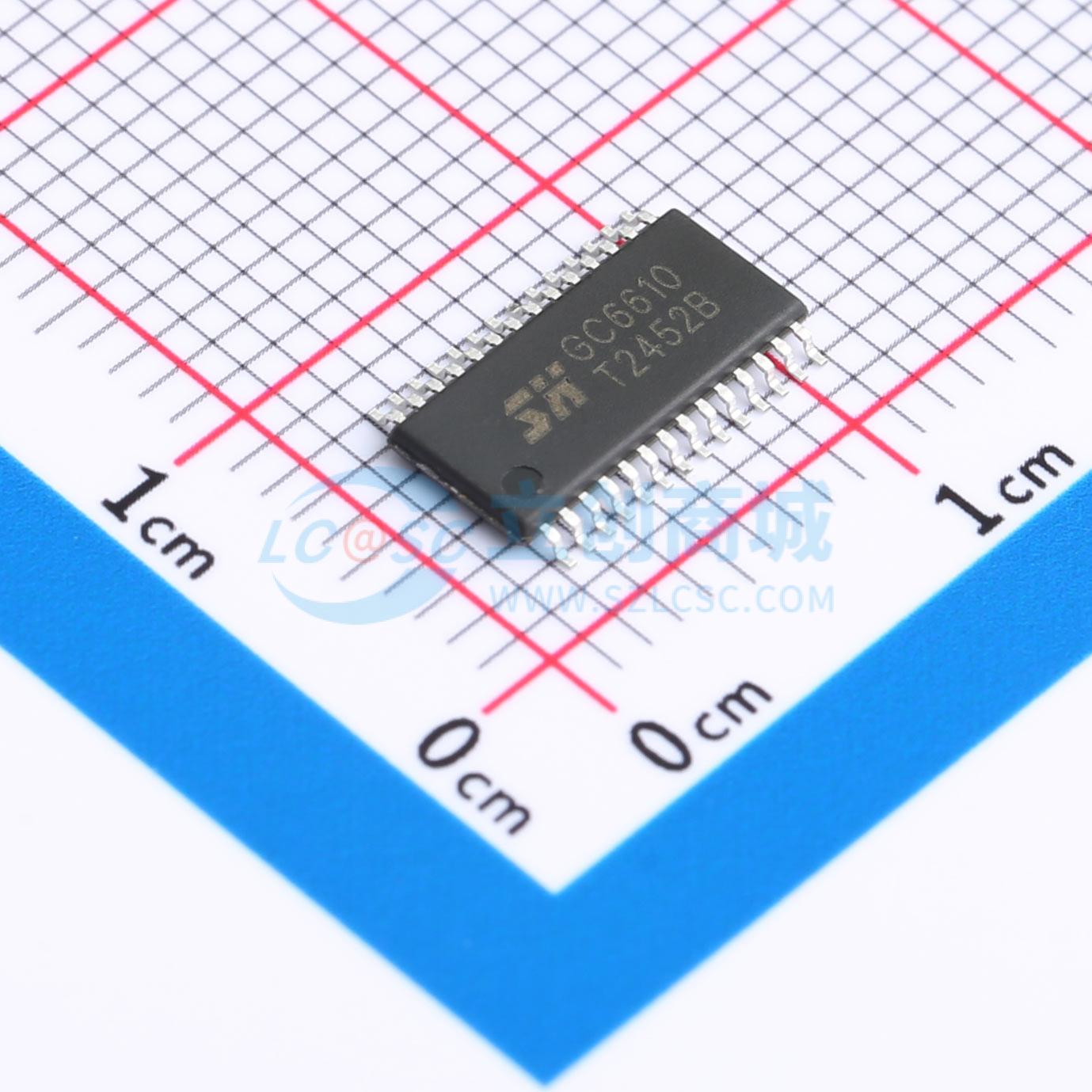

温馨提醒：图片仅供参考，商品以实物为准

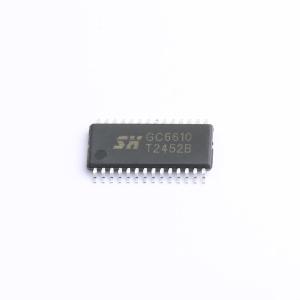

GC6610

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: GC6610是一款超静音两相步进电机驱动芯片，内置步进驱动模式，采用STEP/DIR接口，最大256微步，超静音，低振动。工作电压在4.7~36V，逻辑电源在3~5.5V，持续输出电流2A，采用TSSOP28pp封装。集成自动增益控制回路(AGC)电路，电机转矩随负载或转速变化自动调节和补偿，确保转矩一致,电机保持时开启自动省电功能,并具有过温保护，欠压保护。提供STM32参考例程及原厂技术支持
品牌名称: SX(芯麦)
商品型号: GC6610
商品编号: C16197209
商品封装: TSSOP-28L
包装方式: 编带
商品毛重: 0.2897克(g)

商品参数

商品概述

GC6610是一款超静音两相步进电机驱动芯片，内置步进驱动模式，最大支持256细分，具备超静音、低振动特性。该芯片可在4~36V的宽电压范围内工作，均方根电流可达2A，峰值电流可达4A。集成自动增益控制环路（AGC）电路，可针对可变负载或速度自动调整和补偿电机转矩，确保转矩稳定。电机在保持一段时间后集成自动节能功能。具备全面的输出保护，包括过温保护、欠压保护等。

商品特性

两相步进电机，最大均方根电流可达2A，峰值电流可达4A
步进/方向接口，最大256细分控制模式，分辨率由MS1、MS2选择
电源范围：4V ~ 36V
电机噪音超低，AGC可在宽速度范围内自动补偿转矩
电机保持时具备自动节能功能
过温保护、欠压保护
错误和状态指示引脚FLAG
TSSOP28pp封装
UART一线接口

应用领域

白色家电
办公设备
3D打印机
医疗器械
云台控制

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交17单

	属性	参数值
	商品目录	步进电机驱动芯片
	控制电压	4.7V~36V
	电机驱动电压(Vm)	4.7V~36V
	输出电流	2A
	步长细分	8；2；16；4

	属性	参数值
	接口类型	-
	集成开关	是
	导通电阻	400mΩ
	工作温度	-40℃~+125℃
