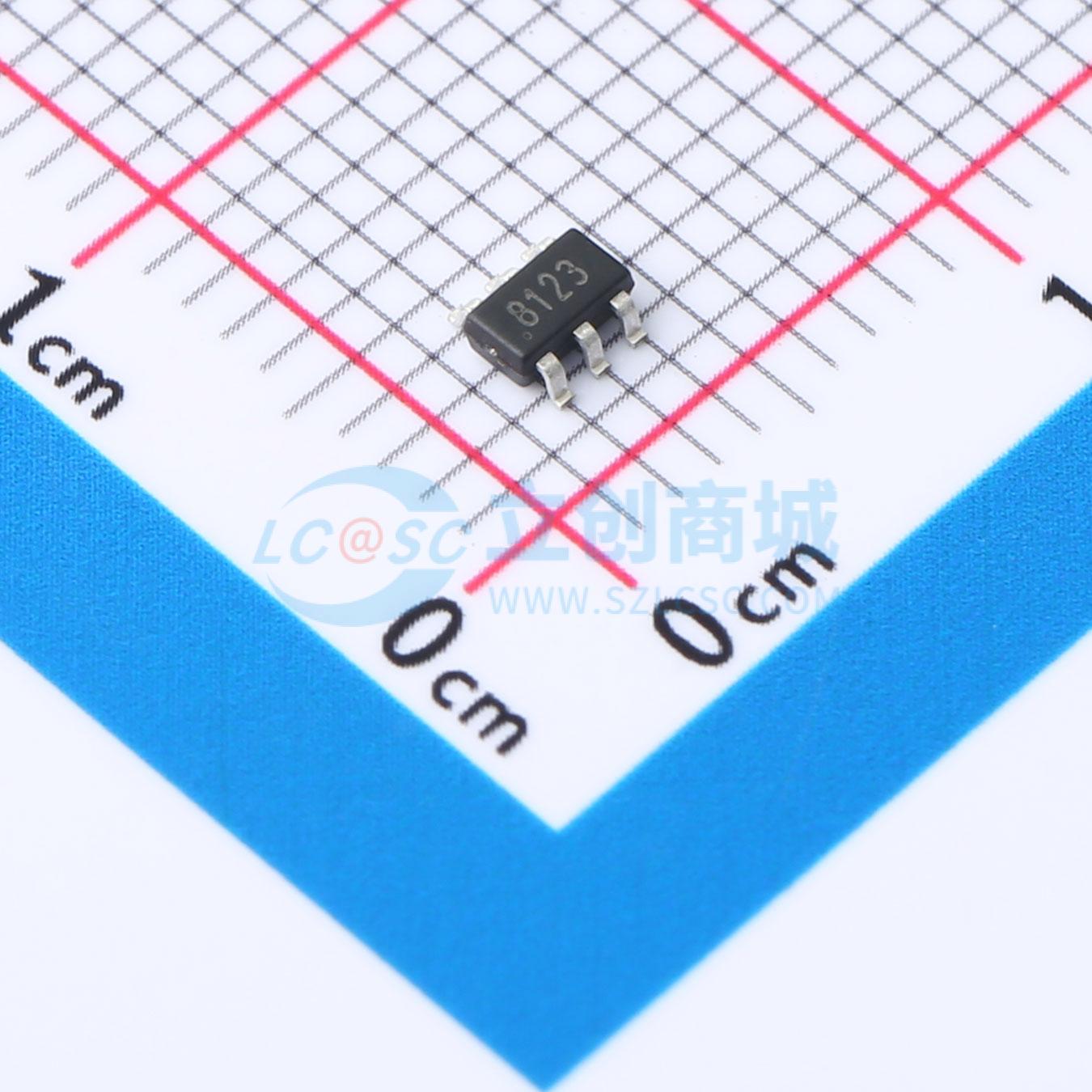

温馨提醒：图片仅供参考，商品以实物为准

GC8123

单通道低压全桥驱动

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 直流@@GC8123是一款5V低压全桥驱动芯片，能提供1.2A的持续输出电流。封装采用2.92mm*1.6mm的SOT23-6。具有 PWM（IN/IN）输入接口,与行业标准器件兼容，并具有过温保护功能。其H桥导通阻抗为420mΩ，拥有低电流睡眠模式。提供STM32参考例程及原厂技术支持
品牌名称: SX(芯麦)
商品型号: GC8123
商品编号: C16197211
商品封装: SOT23-6
包装方式: 编带
商品毛重: 0.0537克(g)

商品参数

商品概述

GC8123是一款低压5V全桥驱动芯片，为摄像机、消费类产品、玩具和其他低压或者电池供电的运动控制类应用提供了集成的电机驱动解决方案。 GC8123能提供高达1.2A的持续输出电流。可以工作在1.2~6V的电源电压上。 GC8123具有PWM（IN/IN）输入接口，与行业标准器件兼容，并具有过温保护功能。

商品特性

H桥电机驱动器电源电压1.2~6V低导通阻抗(HS + LS) 420mΩ
1.2A持续驱动输出电流
PWM(INA/INB)输入模式
内置过温保护
低电流睡眠模式（nA级，INA = INB = 0）

应用领域

摄像机
数字单镜头反光(DSLR)镜头
玩具
机器人技术
共享单车锁
水表开关
医疗设备

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 5 个)

个

起订量：5 个3000个/圆盘

总价金额：

￥ 0.00

近期成交17单

	属性	参数值
	商品目录	有刷直流电机驱动芯片
	输出电流	1.2A
	峰值电流	2A
	工作电压	1.2V~6V

	属性	参数值
	导通电阻	420mΩ
	静态电流(Iq)	10nA
	工作温度	-40℃~+100℃
