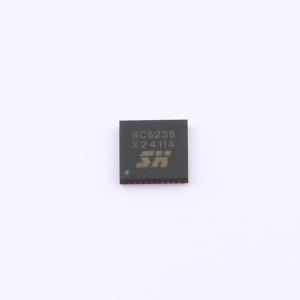

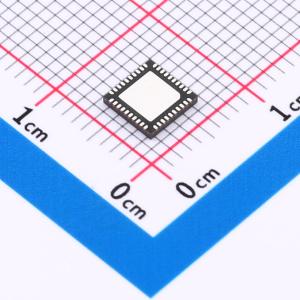

温馨提醒：图片仅供参考，商品以实物为准
GC6236
GC6236
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- GC6236是一个具有高精度和低噪声的镜头驱动。工作电压在3~5.5V，逻辑电源在2.8~3.6V，持续输出电流0.5A，芯片工作温度在-40~100℃，采用QFN40封装。内置6通道H桥电机驱动器,2通道PI驱动,整流数字伺服电路,锁相环电路，用于多种系统时钟,STM控制电路:自动控制(高速缓存/上下模式)，Clock IN控制。提供STM32参考例程及原厂技术支持
- 品牌名称
- SX(芯麦)
- 商品型号
- GC6236
- 商品编号
- C16197210
- 商品封装
- QFN-40
- 包装方式
- 编带
- 商品毛重
- 0.1795克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 步进电机驱动芯片 | |
| 控制电压 | 2.8V~3.6V | |
| 输出电流 | 500mA | |
| 步长细分 | 1024 |
| 属性 | 参数值 | |
|---|---|---|
| 接口类型 | SPI | |
| 集成开关 | 是 | |
| 导通电阻 | 1Ω | |
| 工作温度 | -40℃~+100℃ |
商品概述
GC6236是一款系统镜头驱动器，采用微步驱动，可实现精密、高精度、低噪声的镜头驱动系统配置。该IC内置了用于直流电机和音圈电机的驱动器，以及可降低CPU功耗的微步控制器，因此可应用于多功能镜头。
商品特性
- 内置6通道H桥电机驱动器：1 - 4通道：电压控制型H桥（适用于STM 2系统）；5通道：电压/电流控制型H桥；6通道：电流控制型H桥
- 每通道0.5A rms电流
- 内置2通道PI驱动器
- 内置FLL数字伺服电路
- 内置适用于多种系统时钟的PLL电路
- 内置STM控制电路：自主控制（缓存/上下模式）、时钟输入控制
应用领域
- 数码相机
- 摇头机
