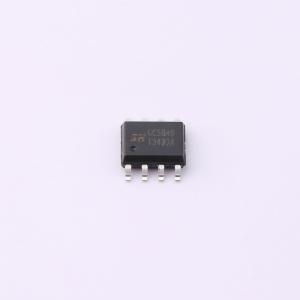

温馨提醒：图片仅供参考，商品以实物为准
GC5849
三相无传感器正弦风扇驱动器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- GC5849是一款三相电机驱动器，具有低噪声，低振动和高效率的特点。芯片可在4~20V电源电压，1A的持续电流下工作，芯片工作温度在-40~110℃。封装形式采用 4.9mmx3.9mm的eSOP8脚，底部有散热片。芯片采用180°正弦波驱动，支持高效控制算法，采用无传感器操作，可通过PWM调速，内置热击穿保护、过流保护、短路保护，软启动。提供STM32参考例程及原厂技术支持
- 品牌名称
- SX(芯麦)
- 商品型号
- GC5849
- 商品编号
- C16197202
- 商品封装
- SOP-8L
- 包装方式
- 编带
- 商品毛重
- 0.171225克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 无刷直流(BLDC)电机驱动芯片 | |
| 驱动类型 | 三相 | |
| 集成FET | 是 | |
| 半桥数量 | 3 | |
| 输出电流 | 1A | |
| 峰值电流 | - |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 4V~20V | |
| 导通电阻 | 900mΩ | |
| 静态电流(Iq) | 1uA | |
| 接口类型 | - | |
| 工作温度 | -40℃~+100℃ | |
| 功能特性 | 马达卡锁保护；马达转速指示 |
商品概述
GC5845 和 GC5849 是一款三相电机驱动器，集成了正弦驱动功能，旨在为中等功率风扇降低可闻噪音和振动。该器件提供了一个速度输入引脚用于控制电机转速。通过此功能，可无需外部可变电源，从而节省系统成本。此外，也可采用低至 4V 的电源调制来调节电机转速。
商品特性
- 180° 正弦驱动，实现低可闻噪音
- 支持高效率控制算法
- 无传感器操作
- 模拟速度输入 (GC5845)
- PWM 速度输入 (GC5849)
- 宽电源电压范围：4V ~ 20V
- FG 速度输出
- 堵转检测
- 热关断保护、过流保护、短路保护
- 软启动
- eSOP8 封装
应用领域
- CPU 散热风扇
- VGA 散热风扇
- 水泵电机
