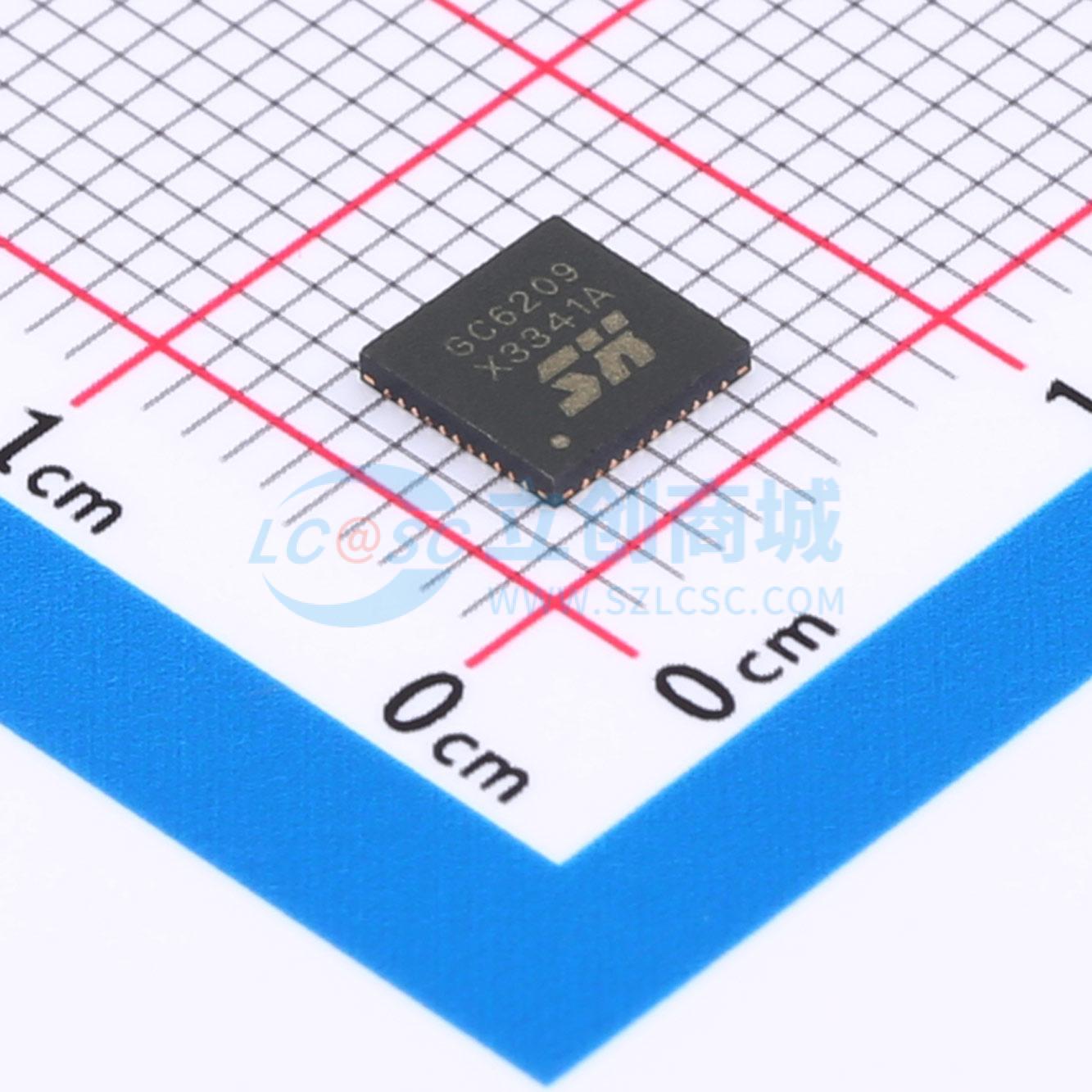

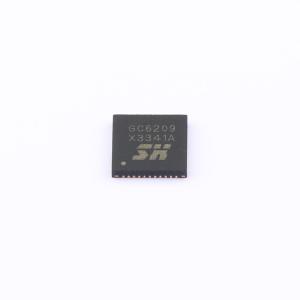

GC6209
双通道5V 256微步STM驱动器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 步进 GC6209是双通道5V低压步进电机驱动器，具有低噪音，低振动的特点，特别适用于相机的变焦系统，万向架和其他精密，低噪音的STM控制系统。逻辑电源3.3V，采用QFN44封装类型。采用SPI通讯与256细分控制，内置2 STM驱动变焦和聚焦，并具有过温保护，欠压保护。
- 品牌名称
- SX(芯麦)
- 商品型号
- GC6209
- 商品编号
- C16197207
- 商品封装
- QFN-44
- 包装方式
- 编带
- 商品毛重
- 0.183克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 步进电机驱动芯片 | |
| 控制电压 | 2.7V~3.6V | |
| 电机驱动电压(Vm) | 3V~5.5V | |
| 输出电流 | 800mA | |
| H桥数量 | 2 | |
| 驱动类型 | 双极驱动 |
| 属性 | 参数值 | |
|---|---|---|
| 步长细分 | 256 | |
| 接口类型 | SPI | |
| 集成开关 | 是 | |
| 导通电阻 | 1.2Ω | |
| 工作温度 | -40℃~+100℃ | |
| 功能特性 | 防止电机失步功能；过温保护；欠压锁定 |
商品概述
GC6209是双通道5V低压步进电机驱动器，具有低噪音、低振动的特点，特别适用于相机的变焦和对焦系统、云台以及其他精密、低噪音的步进电机控制系统。该芯片为每个通道集成了一个256微步驱动器。通过SPI接口，用户可以轻松调整驱动器的参数。
商品特性
- 内置2个用于变焦和对焦的步进电机驱动器
- 采用256微步驱动技术，具有超低噪音特性
- 输出驱动电流高达0.8A
- 2个用于驱动LED的开漏系统
- 过温保护
- 欠压保护
- QFN44(05x05)封装
应用领域
- 摄像机
- 安防摄像机
- 消费产品
- 机器人技术
- 医疗设备
