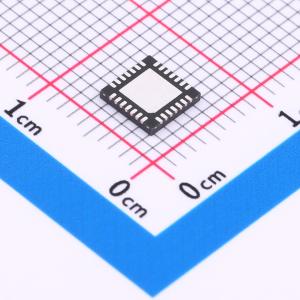

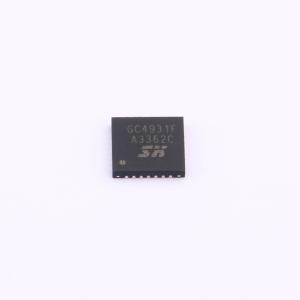

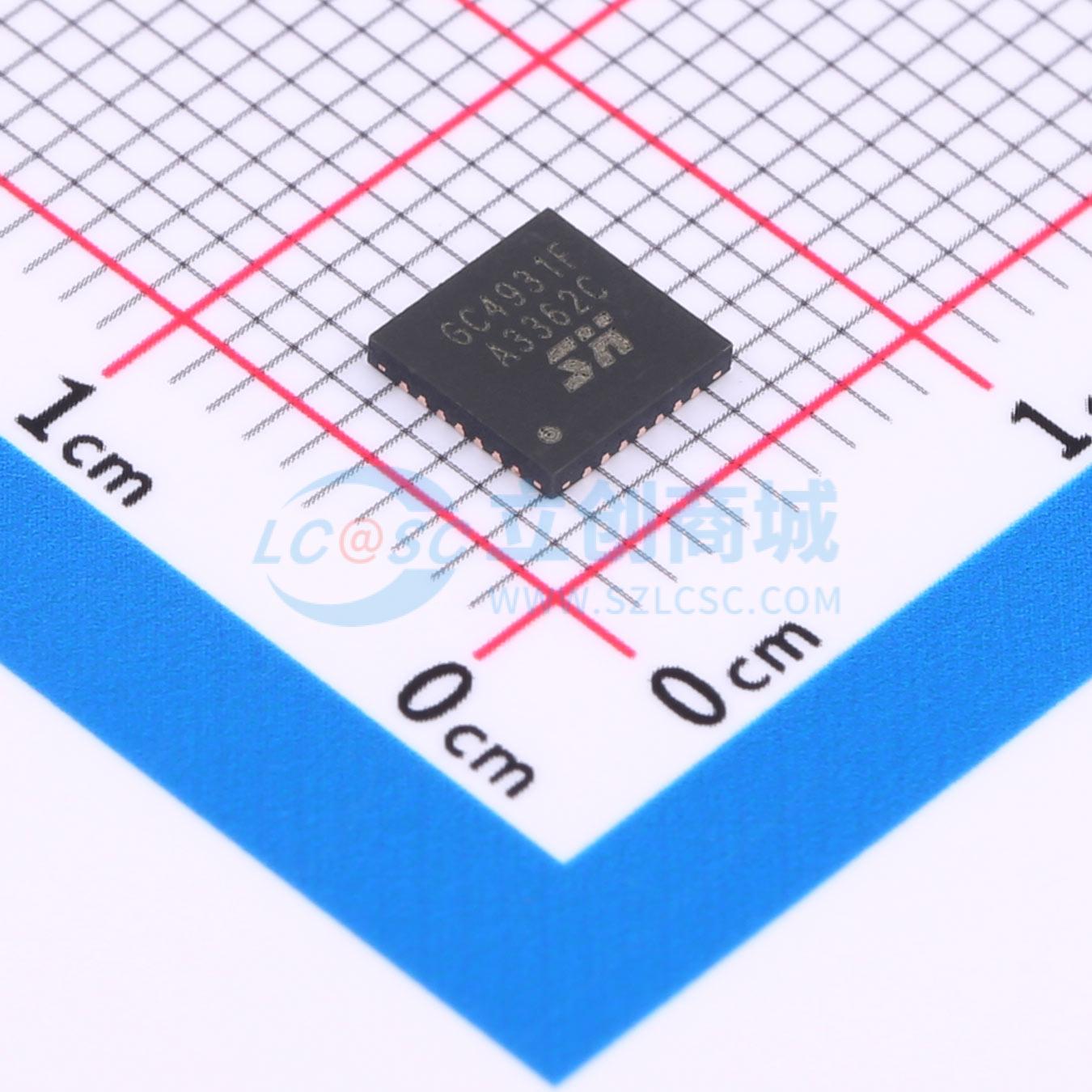

- 描述
- GC4931F是一款三相无刷直流电机预驱动芯片。芯片可以驱动NMOS,可在4.7~36V电源电压,10A的持续电流下工作,芯片工作温度在-40~105℃。封装形式采用 5mmx5mm的QFN28脚,底部有散热片。芯片集成固定衰减时间的脉冲调制来控制电流并且抑制励磁涌流;堵转保护时间可调;内置霍尔元件;过温保护,过压监测,同步整流等等。提供STM33参考例程及原厂技术支持
- 品牌名称
- SX(芯麦)
- 商品型号
- GC4931F
- 商品编号
- C16197199
- 商品封装
- QFN-28
- 包装方式
- 编带
- 商品毛重
- 0.1765克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 无刷直流(BLDC)电机驱动芯片 | |
| 驱动类型 | 三相 | |
| 集成FET | 否 | |
| 半桥数量 | 3 |
| 属性 | 参数值 | |
|---|---|---|
| 输出电流 | 30mA | |
| 工作电压 | 4.7V~36V | |
| 静态电流(Iq) | 3.3mA | |
| 工作温度 | -20℃~+105℃ |
商品概述
GC4931F是一款完整的三相无刷直流电机预驱动器。该器件能够驱动多种N沟道功率MOSFET,可支持高达36 V的电机电源电压。换向逻辑由三个间隔120°的霍尔元件输入确定。
其他特性包括用于限制浪涌电流的固定关断时间脉冲宽度调制(PWM)电流控制、具有可调延迟的堵转保护、热关断、过压监测和同步整流。内部同步整流通过在电流衰减期间导通相应的MOSFET来降低功耗,从而用低RDS(on)的MOSFET短接体二极管。当电机在电流再循环期间将电源电压泵升至超过过压阈值时,过压保护会禁用同步整流。
GC4931F提供使能、方向和制动输入,可使用相位斩波或使能斩波来控制电流。逻辑输出FG1和FG2可用于精确测量电机转速。输出信号在霍尔信号转换期间改变状态,为微控制器或速度控制电路提供精确的速度输出。
工作温度范围为-20℃至105℃。GC4931F采用5 mm×5 mm、28引脚且带有外露散热焊盘的QFN封装。这种小尺寸封装无铅(Pb),引脚框架采用100%雾锡电镀。
商品特性
- 驱动6个N沟道MOSFET
- 宽工作电压4.7~36 V
- 同步整流,低功耗
- 霍尔元件输入
- 内部欠压锁定(UVLO)和热关断电路
- 待机模式
- FG输出
- 死区时间保护
- 锁定检测保护
- 过压保护
