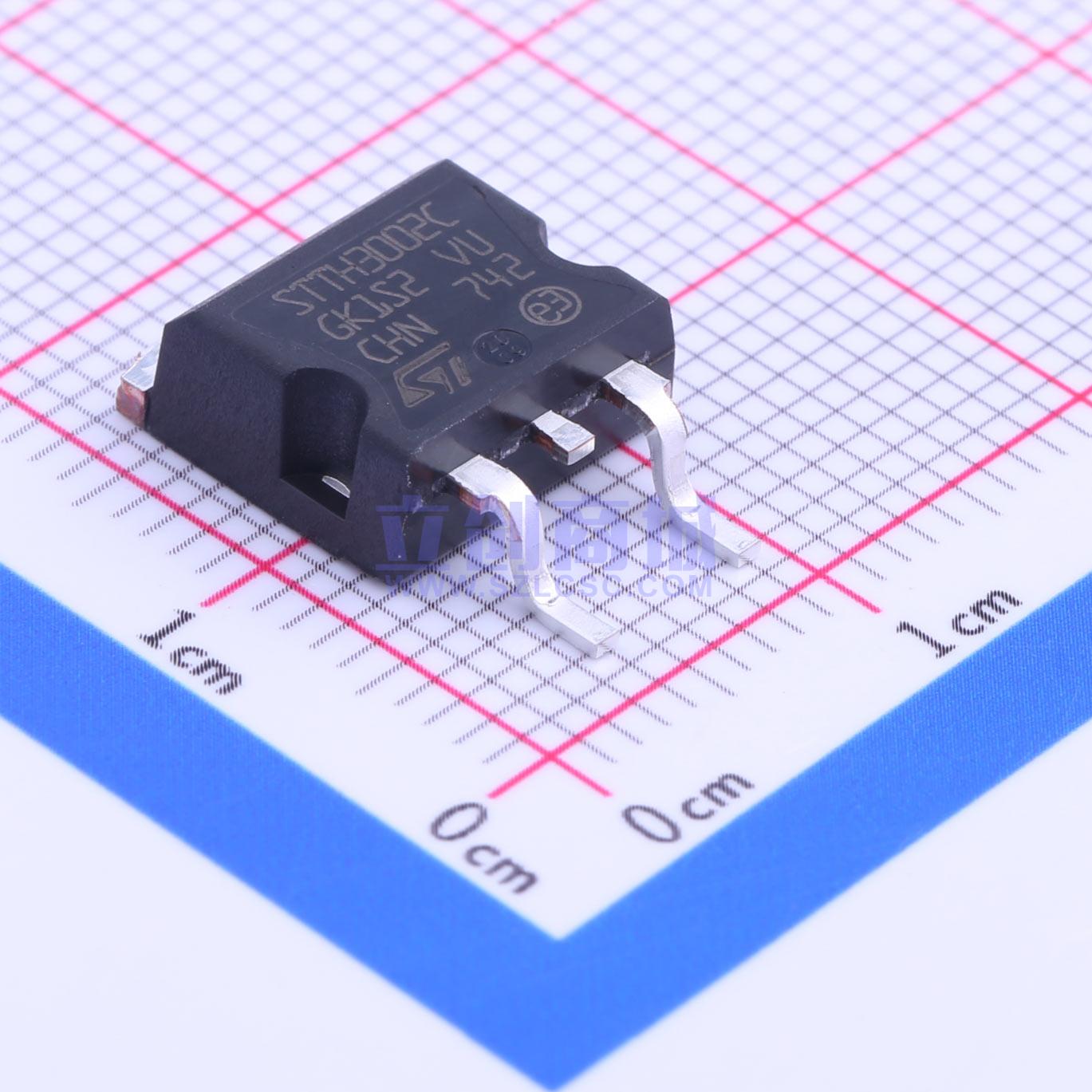

温馨提醒：图片仅供参考，商品以实物为准
STTH3002CG-TR
耐压:200V 电流:15A 反向恢复时间：17ns
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 200 V、30 A双超高速二极管
- 品牌名称
- ST(意法半导体)
- 商品型号
- STTH3002CG-TR
- 商品编号
- C155646
- 商品封装
- D2PAK
- 包装方式
- 编带
- 商品毛重
- 1.915克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 快恢复/高效率二极管 | |
| 二极管配置 | 1对共阴极 | |
| 正向压降(Vf) | 1.05V@15A | |
| 直流反向耐压(Vr) | 200V | |
| 整流电流 | 15A |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 20uA@200V | |
| 反向恢复时间(Trr) | 17ns | |
| 工作结温范围 | - | |
| 非重复峰值浪涌电流 (Ifsm) | 180A |
商品概述
双中心接线片整流器，适用于开关模式电源和高频DC-DC转换器。采用TO-220AB、TO-247、I2PAK、D2PAK和TOP3I封装，适用于低压、高频逆变器、续流和极性保护。环氧树脂符合UL94 V0标准；冷却方式为传导（C）；推荐扭矩值：TO-220AB为0.4至0.6 N·m，TO-247为0.55 N·m（最大1.0 N·m），TOP31为0.9至1.2 N·m。脉冲测试条件：1. t_p=5ms，δ<2%；2. t_p=380μs，δ<2%。评估传导损耗可使用以下公式：P =0.69×I_F(AV) +0.01×I_F²(RMS)。
商品特性
- 适用于开关模式电源（SMPS）
- 低损耗
- 低正向和反向恢复时间
- 高浪涌电流能力
- 高结温
- 绝缘版本TOP31：绝缘电压2500 Vrms，电容12 pF
应用领域
- 开关模式电源（SMPS）
- 高频DC-DC转换器
- 低压高频逆变器
- 续流电路
- 极性保护
