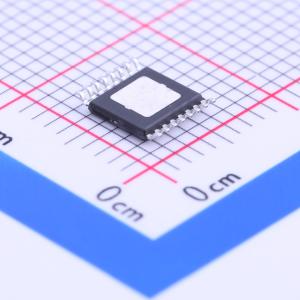

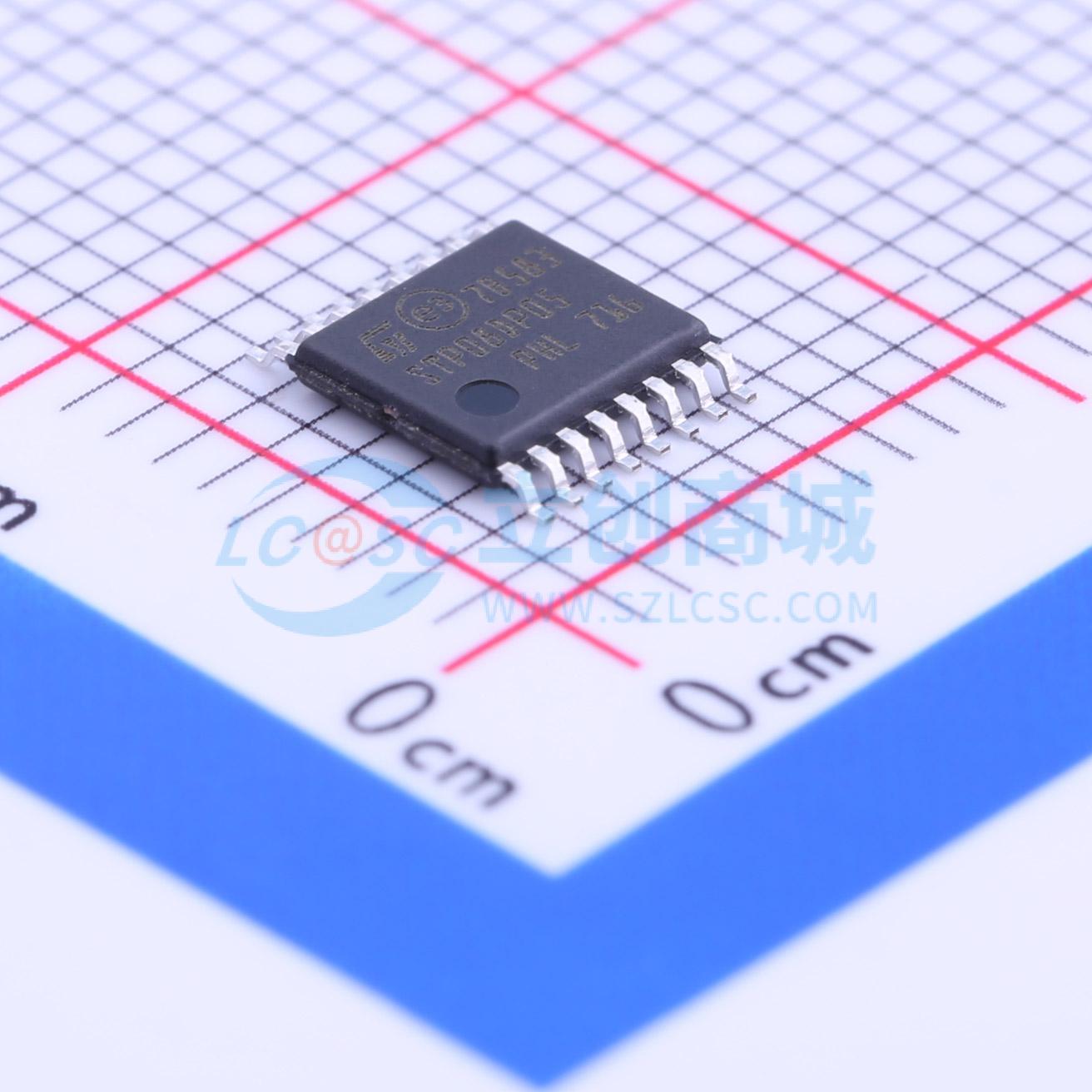

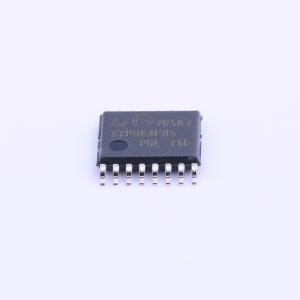

温馨提醒：图片仅供参考，商品以实物为准
STP08DP05XTTR
输出100mA
- 描述
- 具有完整输出错误检测功能的低压8位恒定电流LED灌驱动器
- 品牌名称
- ST(意法半导体)
- 商品型号
- STP08DP05XTTR
- 商品编号
- C155659
- 商品封装
- HTSSOP-16-EP
- 包装方式
- 编带
- 商品毛重
- 0.417克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 类型 | - | |
| 工作电压(DC) | 3V~5.5V | |
| 开关频率 | 30MHz | |
| 通道数 | 8 | |
| 输出电压 | 20V | |
| 输出电流 | 100mA |
| 属性 | 参数值 | |
|---|---|---|
| 调光 | - | |
| 功能特性 | 短路保护(SCP)；LED开路保护；过温保护(OTP) | |
| 工作电压(AC) | - | |
| 拓扑结构 | - | |
| 工作温度 | -40℃~+125℃ | |
| 开关管(内置/外置) | 内置 | |
| 恒流精度 | - |
商品概述
STP08DP05是一款单片、低电压、低电流功率8位移位寄存器，适用于LED面板显示。该器件包含一个8位串入并出移位寄存器，可馈入8位D型存储寄存器。输出级设计有8个稳压电流源，能提供5-100mA的恒流以驱动LED。STP08DP05在功能和封装上与STP8C/L596兼容，并新增了输出开路和短路检测功能。检测电路可检查输出线上的三种情况：短路到GND、短路到VO或开路。检测结果会加载到移位寄存器并通过串行线输出。检测功能无需增加引脚数量，通过输出使能和锁存引脚（DM1和DM2）的二次功能实现，专用逻辑序列可让器件进入或退出检测模式。用户可通过外部电阻调整输出电流，从而控制LED的亮度，还可通过OE/DM2引脚将LED亮度从0%调整到100%。该器件保证20V的输出驱动能力，允许串联更多LED。30MHz的高时钟频率满足高容量数据传输的系统需求。3.3V的供电电压适用于与3.3V微控制器接口的应用。与标准TSSOP封装相比，TSSOP裸露焊盘封装的散热能力提高了2.5倍。
商品特性
- 低电压供电可低至3V
- 8个恒流输出通道
- 通过外部电阻可调输出电流
- 短路和开路输出错误检测
- 串行数据输入/并行数据输出
- 兼容3.3V微驱动
- 输出电流范围5-100mA
- 时钟频率30MHz
- 提供高散热效率的TSSOP裸露焊盘封装
- ESD保护：2.5kV HBM、200V MM
应用领域
- LED面板显示
- 与3.3V微控制器接口的应用
- LED驱动场景（如LED显示屏等）
