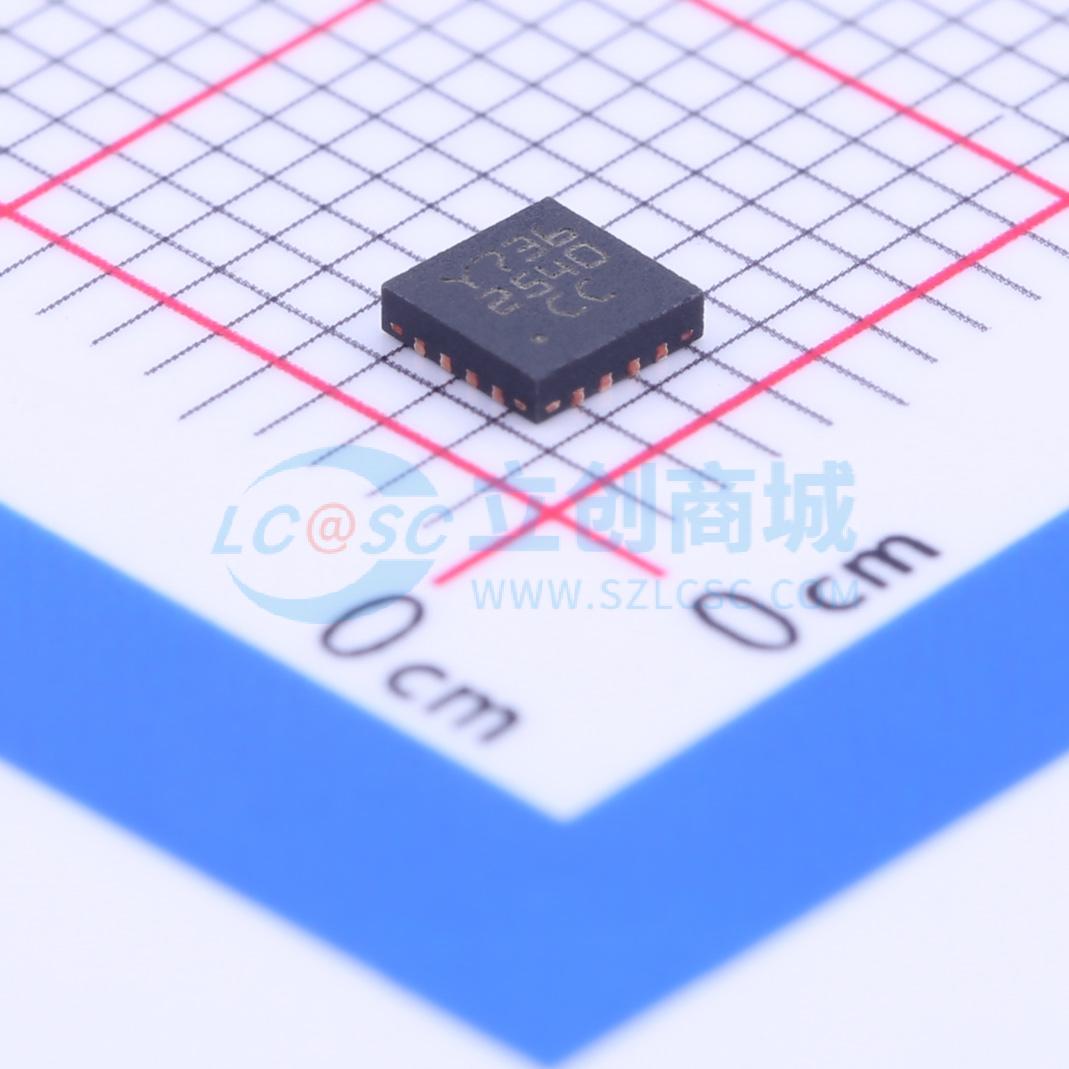

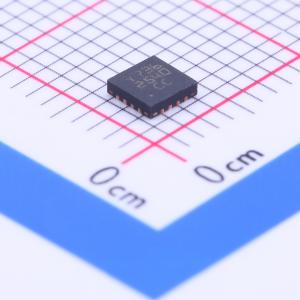

温馨提醒：图片仅供参考，商品以实物为准
STCC2540IQTR
STCC2540IQTR
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 具有集成电源开关的USB充电控制器
- 品牌名称
- ST(意法半导体)
- 商品型号
- STCC2540IQTR
- 商品编号
- C155666
- 商品封装
- VFQFPN-16(2.9x2.9)
- 包装方式
- 编带
- 商品毛重
- 0.36克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电池管理 | |
| 芯片类型 | 充电芯片 | |
| 工作电压 | 4.5V~5.5V | |
| 最大充电电流 | 2.8A |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+85℃ | |
| 电池温度检测 | 不支持 | |
| 0V电池充电 | 不支持 | |
| 静态电流(Iq) | 200nA |
商品概述
STCC2540 设备在一个封装中集成了 USB 充电器控制器、宽带数据开关和高电流电源开关。该设备模拟了与 USB 电池充电标准 BC1.2、中国通信标准 YD/T 1591-2009 以及专有充电模式兼容的多种配置文件。
在 DCP 模式下，如果充电电流高于阈值，则设备会设置充电标志。在 CDP 模式下，如果充电电流高于阈值，则会在 CDP 协商后设置充电标志。
当电流降至阈值以下时，输出被取消设置，允许主机关闭高功率 DC-DC 转换器，并在 S4/S5 状态下降低整体功耗，这对于由电池供电的主机至关重要。
商品特性
- 符合USB充电规范BC1.2，USB 2.0和USB 3.0标准
- 符合中国通信行业标准YD/T 1591-2009
- 兼容专有充电模式（Apple 1 A / 2 A，BlackBerry，韩国平板电脑）
- 宽带宽，低损耗的USB 2.0数据开关
- 集成具有65 mΩ低导通电阻的VBUS电源开关
- 恒流模式过流保护
- 软启动以限制浪涌电流
- 可调电流限制高达2.8 A
- 短路、热保护和欠压保护
- 反向电压和反向电流保护
- 去抖动故障报告输出
- 支持S3状态下的远程唤醒
- DCP和CDP模式下的充电指示输出
- 封装：VFQFPN 16L 3 x 3 x 0.8 mm，带裸露焊盘
- 温度范围：-40至85°C
- UL和CB认证组件（UL文件编号：E354278）
应用领域
- USB端口/集线器
- 个人电脑，一体机PC
- 显示器
- 笔记本电脑，超极本
- 平板电脑
- 通用墙式充电适配器
