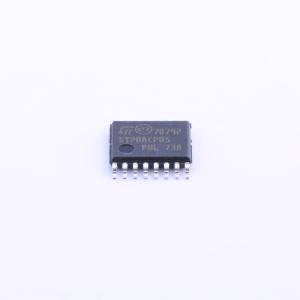

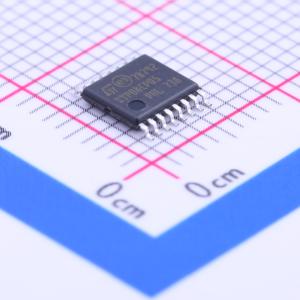

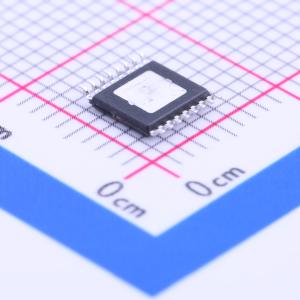

温馨提醒：图片仅供参考，商品以实物为准

STP08CP05XTTR

输出100mA

描述: 低压低电流8位移位寄存器
品牌名称: ST(意法半导体)
商品型号: STP08CP05XTTR
商品编号: C155668
商品封装: HTSSOP-16-EP
包装方式: 编带
商品毛重: 0.417克(g)

商品参数

商品概述

STP08CP05是一款单片、低压、低电流的8位移位寄存器，专为LED面板显示设计。STP08CP05包含一个8位串行输入、并行输出的移位寄存器，该寄存器向一个8位D型存储寄存器提供数据。在输出阶段，设计了八个受控电流源，以提供5-100 mA的恒定电流来驱动LED，其输出电流建立时间为11 ns（典型值），从而提高了系统性能。

STP08CP05在功能和引脚布局上与STP8C/L596兼容。通过外部电阻，用户可以调整STP08CP05的输出电流，控制LED的亮度。此外，用户还可以通过OE引脚将LED的亮度从0%调节到100%。

STP08CP05保证20 V的输出驱动能力，允许用户串联更多的LED。30 MHz的高时钟频率也满足了大量数据传输的系统需求。3.3 V的工作电压适用于与任何3.3 V微控制器接口的应用。相比于标准TSSOP封装，TSSOP裸露焊盘增加了2.5倍的散热能力。

商品特性

低电压电源，最低可达3V
8个恒定电流输出通道
可通过外部电阻调节输出电流
串行数据输入/并行数据输出
可由3.3V微驱动器驱动
输出电流：5-100mA
时钟频率30MHz
提供高散热效率的TSSOP外露焊盘封装
静电保护2.5kV HBM, 200V MM

数据手册PDF

放大查看下载PDF

交货周期

订货3-5个工作日

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	LED驱动
	类型	-
	工作电压(DC)	3V~5.5V
	开关频率	30MHz
	通道数	8
	输出电压	20V

	属性	参数值
	输出电流	100mA
	调光	PWM
	特性	过温保护(OTP)
	拓扑结构	-
	工作温度	-40℃~+125℃
	恒流精度	3%
