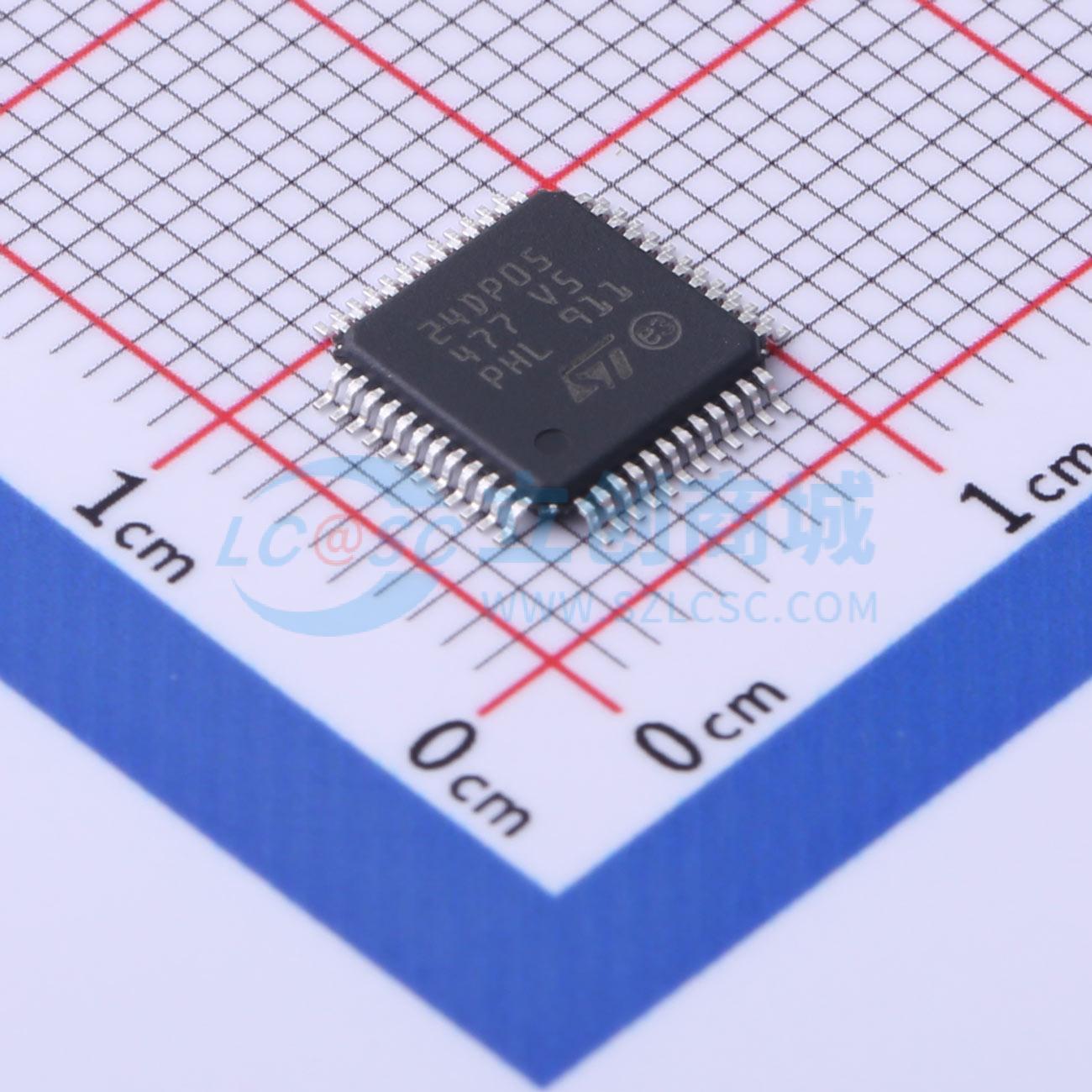

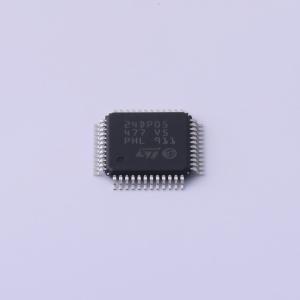

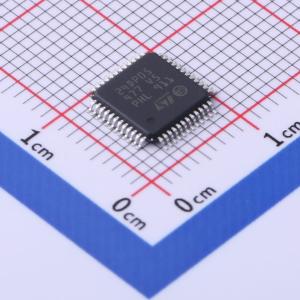

STP24DP05BTR

STP24DP05是一款单片、低压、低电流的24位功率移位寄存器，专为LED面板显示器设计。该器件包含一个8×3位串行输入、并行输出的移位寄存器，其输出馈入一个8×3位D型存储寄存器。在输出级，设计了24个稳压电流源，可提供5 - 80 mA的恒定电流来驱动LED。 8×3移位寄存器的数据流顺序可通过两个专用引脚进行管理。 STP24DP05有一个专用引脚，可按顺序延迟激活输出，防止输出开启时产生浪涌电流。 器件检测电路可检查输出线上可能出现的三种不同情况：接地短路、V₀短路或线路开路。 检测功能可通过专用引脚激活，或者通过逻辑序列激活，使用户能够进入或退出检测模式。 用户可通过三个外部电阻为每8通道组调整输出电流，从而控制LED的光强度。 STP24DP05保证有20 V的输出驱动能力，允许用户串联更多的LED。 25 MHz的高时钟频率使该器件适用于高数据速率传输。 3.3 V的电源电压适用于与任何3.3 V微控制器接口的应用。 数据检测结果会加载到移位寄存器中，并通过串行线路输出移出。

• 低至3 V的低压电源
• 8×3个恒流输出通道，可通过外部电阻调节输出电流
• 输出短路和开路错误检测
• 串行数据输入/并行数据输出
• 移位寄存器数据流寄存器控制
• 兼容3.3 V和5 V微驱动器
• 输出电流：5 - 80 mA
• 25 MHz时钟频率
• 高热效率封装
