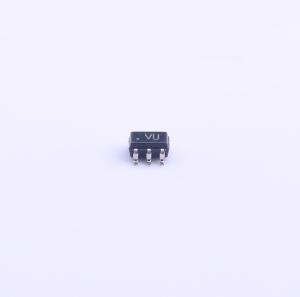

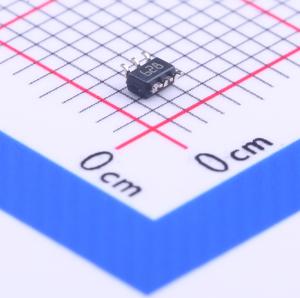

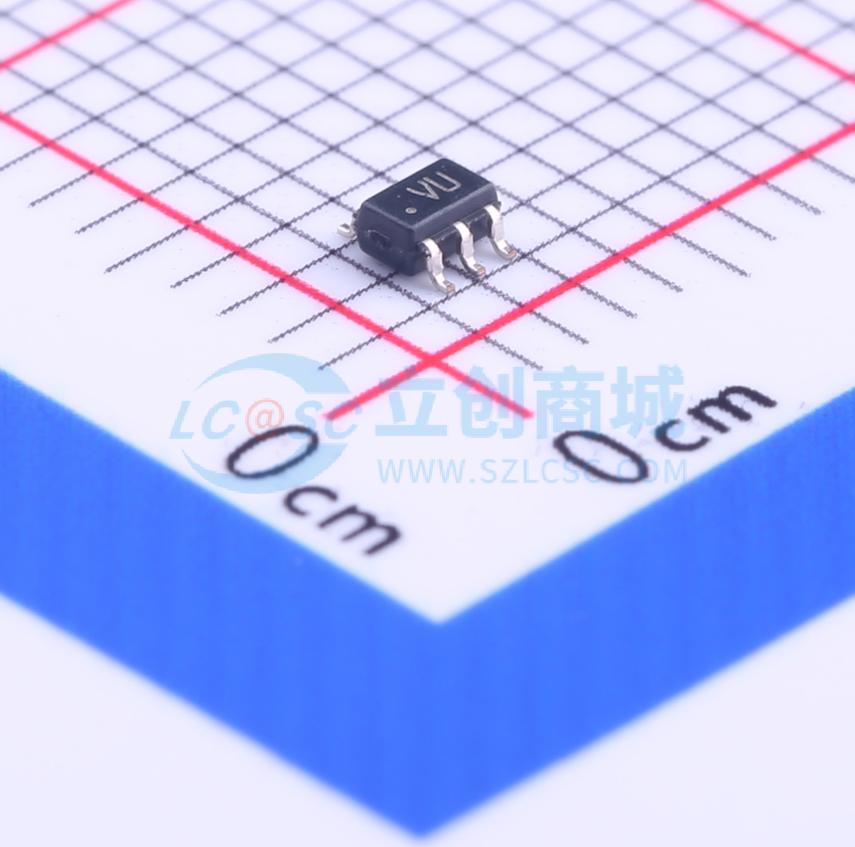

温馨提醒：图片仅供参考，商品以实物为准
STG3157CTR
低电压低导通电阻单刀双掷开关，具有先断后合功能
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 高速、超低功耗、低导通电阻的单刀双掷开关或2:1多路复用器/解复用器总线开关。工作电压范围为1.65V至5.5V。
- 品牌名称
- ST(意法半导体)
- 商品型号
- STG3157CTR
- 商品编号
- C157438
- 商品封装
- SOT-323-6L
- 包装方式
- 编带
- 商品毛重
- 0.072克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模拟开关/多路复用器 | |
| 开关电路 | 2:1 | |
| 通道数 | 1 | |
| 导通电阻(Ron) | 9Ω | |
| 工作电压 | 1.65V~5.5V | |
| 导通电容(Con) | - |
| 属性 | 参数值 | |
|---|---|---|
| 导通时间(ton) | 1.2ns | |
| 关闭时间(toff) | 10ns | |
| 带宽 | 250MHz | |
| 工作温度 | -55℃~+125℃ | |
| 传播延迟(tpd) | 300ps | |
| 功能特性 | ESD保护 |
商品概述
STG3157是一款高速CMOS模拟SPDT（单刀双掷）开关或2:1多路复用器/解复用器总线开关，采用硅栅C²MOS技术制造。该器件设计为在1.65V至5.5V电源下工作，适用于便携式应用。STG3157具有极低的导通电阻（在V_CC=3.0V时<9Ω）。IN输入用于控制SPDT开关，兼容标准CMOS输出。当IN输入保持高电平时，开关S1导通（连接到公共端口D）；当IN保持低电平时，开关S1断开（两个端口之间处于高阻抗状态）。当IN输入保持低电平时，开关S2导通（连接到公共端口D）；当IN保持高电平时，开关S2断开（两个端口之间处于高阻抗状态）。其他关键特性包括快速切换速度、先断后通延迟时间和极低功耗。所有输入和输出均配备保护电路以防静电放电，使其具有抗ESD和瞬态过电压的能力。该器件采用SOT323-6L封装。
商品特性
- 高速：在V_CC=4.5V时，tPD最大为0.3ns；在V_CC=3.0V时，tPD最大为0.8ns；在V_CC=2.3V时，tPD最大为1.2ns
- 超低功耗：在T_A=85℃时，ICC最大为1μA
- 低导通电阻：在V_|N|=0V时，V_CC=4.5V且T_A=85℃时，RON最大为7Ω；V_CC=3.0V且T_A=85℃时，RON最大为9Ω
- 宽工作电压范围：VCC（工作）=1.65V至5.5V单电源
- TTL阈值导通控制输入（V_CC=2.7至3.6V）
- 与74系列3157引脚和功能兼容
- 闩锁性能超过150mA（JESD17）
- 快速切换速度、先断后通延迟时间
- 所有输入输出配备静电放电保护电路，抗ESD和瞬态过电压
应用领域
- 便携式设备
