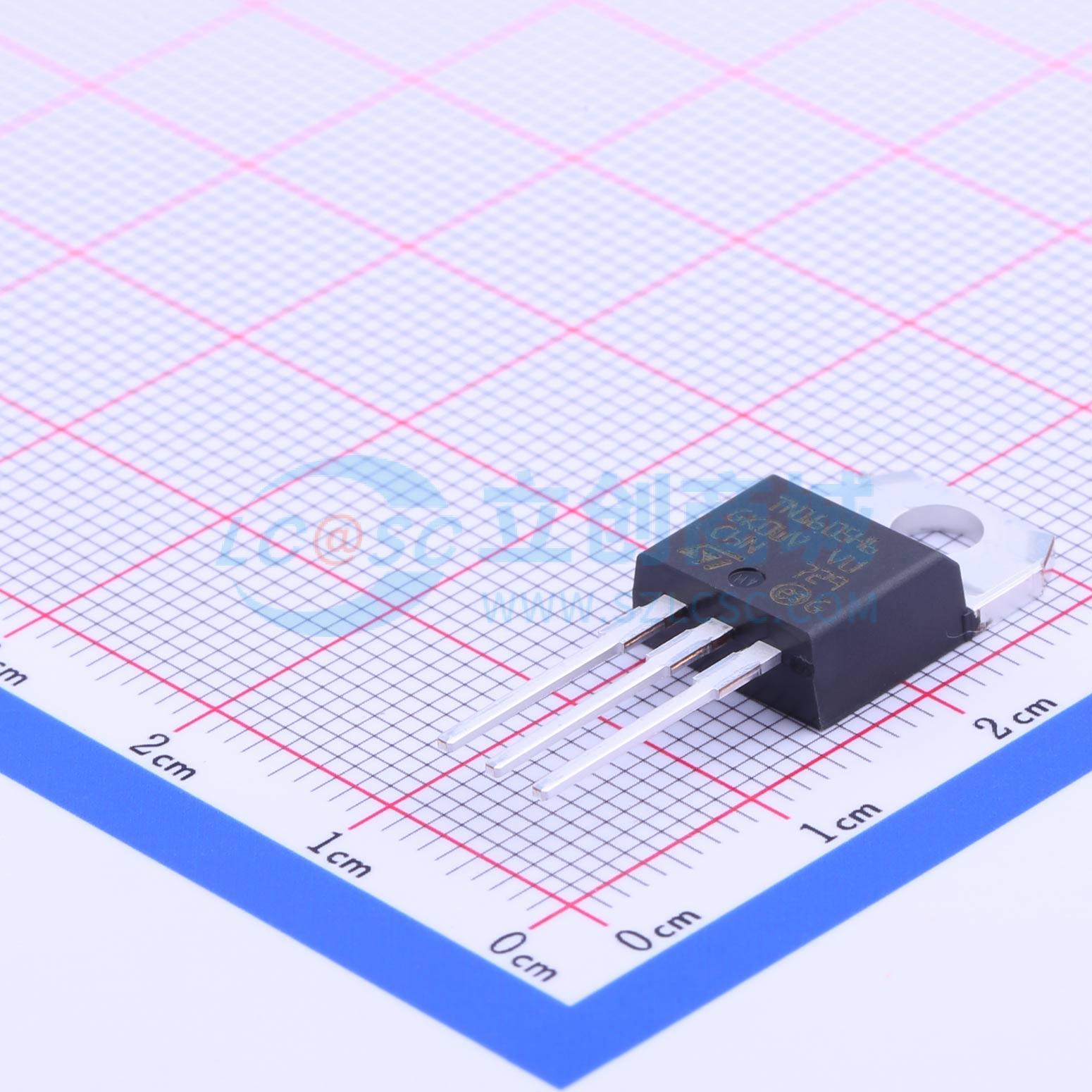

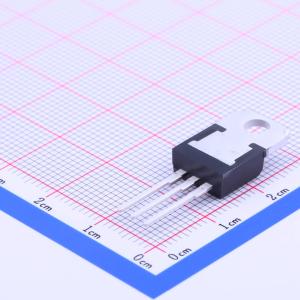

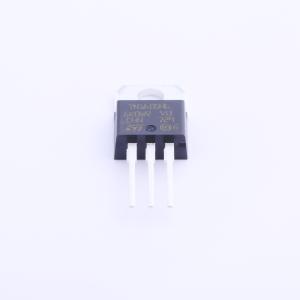

温馨提醒：图片仅供参考，商品以实物为准
TN1605H-6T
高温16A可控硅，适用于摩托车电压调节器电路、浪涌电流限制电路等，具备高抗噪性和低门极触发电流
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 高温16 A SCR
- 品牌名称
- ST(意法半导体)
- 商品型号
- TN1605H-6T
- 商品编号
- C157451
- 商品封装
- TO-220AB-3
- 包装方式
- 管装
- 商品毛重
- 2.78克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 晶闸管(可控硅)/模块 | |
| 可控硅类型 | 1个单向可控硅 | |
| 断态峰值电压(Vdrm) | 600V | |
| 通态电流(It) | 16A | |
| 浪涌电流 | 153A | |
| 门极平均耗散功率(PG(AV)) | 1W |
| 属性 | 参数值 | |
|---|---|---|
| 通态峰值电压(Vtm) | 1.6V | |
| 门极触发电流(Igt) | 6mA | |
| 门极触发电压(Vgt) | 1.3V | |
| 保持电流(Ih) | 20mA | |
| 工作温度 | -40℃~+150℃ |
商品概述
设计有高抗扰度以应对外部浪涌，设备在最高结温150℃时提供稳定的开关性能。噪声抗扰度和低栅极触发电流的结合允许设计坚固且紧凑的控制电路。
商品特性
- 高结温：Tj=150℃
- 栅极触发电流IGT=6mA
- 高噪声抗扰度dV/dt=200V/μs（最高150℃时）
- 阻断电压VDRM/VRRM=600V
- 高导通电流上升率dI/dt=100A/μs
- 符合ECOPACK®2标准
应用领域
- 摩托车电压调节电路
- 浪涌电流限制电路
- 电机控制电路和启动器
- 调光器
- 固态继电器
