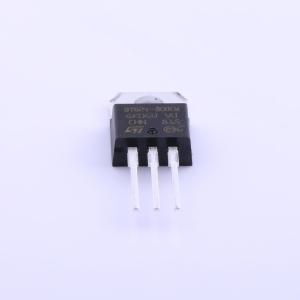

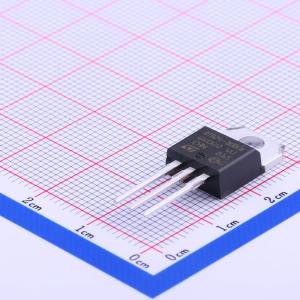

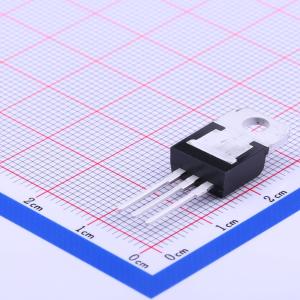

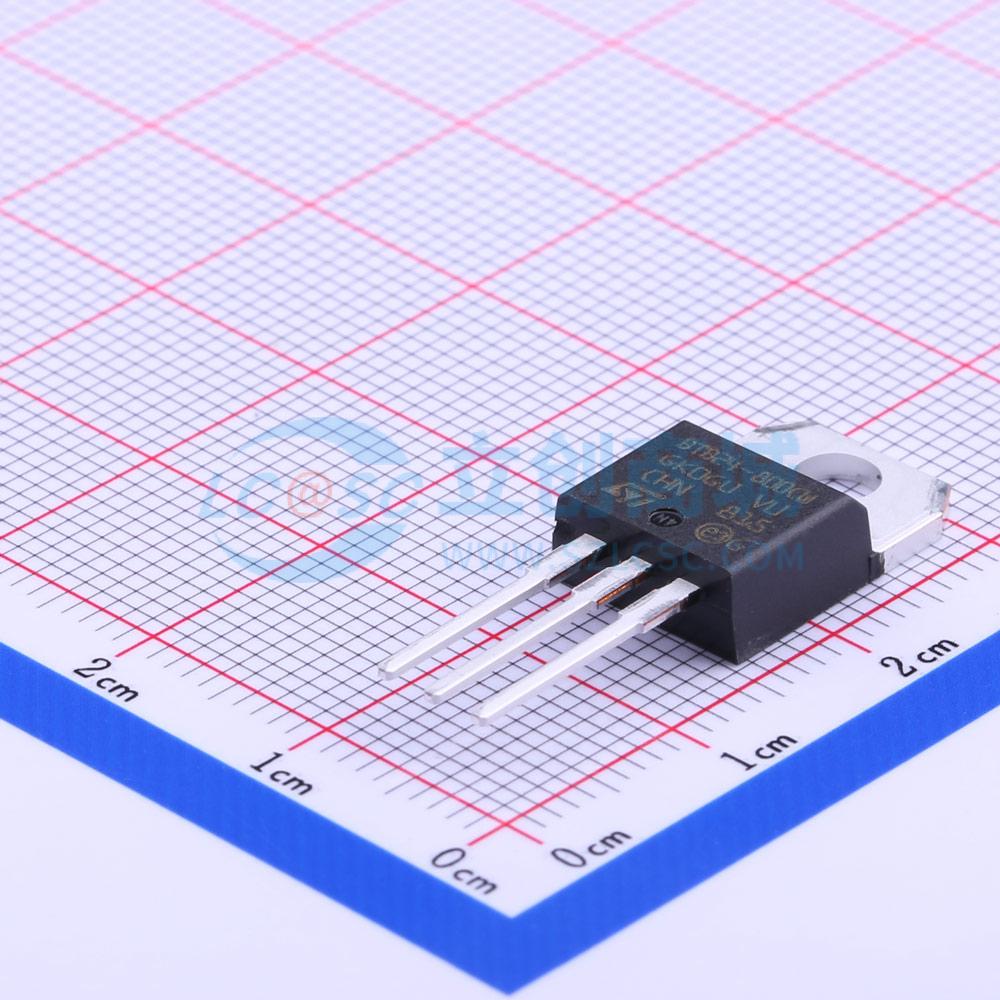

BTB24-800CWRG

大电流三端双向可控硅，适用于通用市电交流开关，具备低热阻、高换向能力

描述: 25A标准和Snubberless 三端双向可控硅
品牌名称: ST(意法半导体)
商品型号: BTB24-800CWRG
商品编号: C160209
商品封装: TO-220AB-3
包装方式: 管装
商品毛重: 2.78克(g)

商品参数

商品概述

可提供通孔或表面贴装封装；BTA24、BTB24、BTA25、BTA26、BTB26和T25系列双向可控硅适用于通用市电交流开关；封装类型包括TO-220AB绝缘型（BTA24）、TO-220AB（BTB24）、RD91（BTA25）、TOP3绝缘型（BTA26）、D2PAK（T25）、TOP3（BTB26）

商品特性

大电流双向可控硅
采用夹片键合，热阻低
具有高换向能力（四象限）或极高换向能力（三象限）
BTA系列通过UL1557认证
封装符合RoHS标准

应用领域

适用于静态继电器、加热调节、感应电机启动电路等的开关功能
适用于调光器、电机速度控制器等的相位控制操作
无缓冲版本（BTA/BTB...W和T25系列）因其高换向性能，特别推荐用于感性负载
BTA系列提供额定电压为2500 VRMS的绝缘接线片

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	晶闸管(可控硅)/模块
	可控硅类型	1个双向可控硅
	断态峰值电压(Vdrm)	800V
	通态电流(It)	25A
	浪涌电流	250A；260A
	门极平均耗散功率(PG(AV))	1W

	属性	参数值
	通态峰值电压(Vtm)	1.55V
	门极触发电流(Igt)	35mA
	门极触发电压(Vgt)	1.3V
	保持电流(Ih)	50mA
	工作温度	-40℃~+125℃@(Tj)
