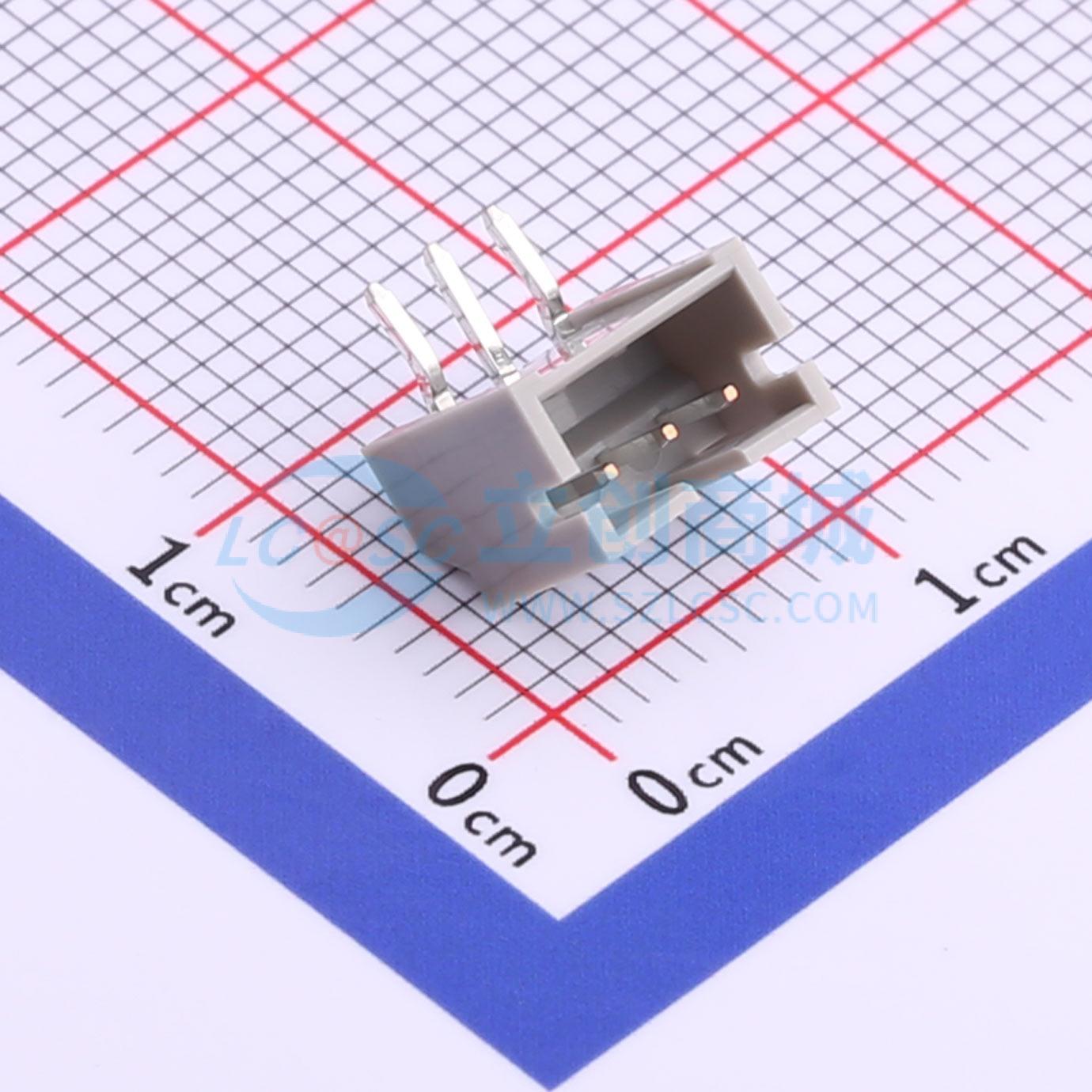

S3B-PH-KL(LF)(SN)实物图

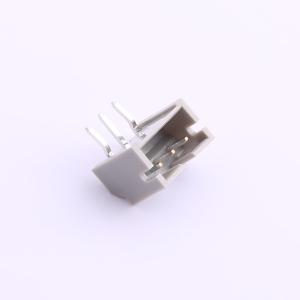

  • S3B-PH-KL(LF)(SN)商品缩略图
  • S3B-PH-KL(LF)(SN)商品缩略图
  • S3B-PH-KL(LF)(SN)商品缩略图

温馨提醒：图片仅供参考，商品以实物为准

S3B-PH-KL(LF)(SN)

1x3P 间距:2mm 弯插 系列:PH

SMT扩展库SMT补贴嘉立创PCB免费打样
描述
实现了CK连接器(2.0mm)和CZ连接器(1.5mm)组合的多线束。直插式IDC采用薄型设计,安装高度为6.9mm,厚度为4.8mm(顶部插入式)。
品牌名称
JST
商品型号
S3B-PH-KL(LF)(SN)
商品编号
C160236
商品封装
弯插,P=2mm​
包装方式
盒装
商品毛重
0.204克(g)

商品参数

属性参数值
商品目录线对板针座
插针结构1x3P
间距2mm
安装方式弯插
参考系列PH
总PIN数3P
排数1
每排PIN数3
行距-
额定电流2A
触头材质铜合金
属性参数值
触头镀层锡
工作温度-25℃~+85℃
额定电压100V
塑料材质PA66
阻燃等级UL94V-0
附加特征打K脚
颜色灰色
Z轴-板上高度4.8mm
X轴-板上底边长度(间距线)7.9mm
Y轴-板上底边宽度7.6mm

数据手册PDF

放大查看下载PDF

优惠活动

  • 9.5折

    购买数量

    (1000个/盒，最小起订量 10 个)
    个
    起订量：10 个1000个/盒

    总价金额：

    ￥ 0.00

    近期成交19单
