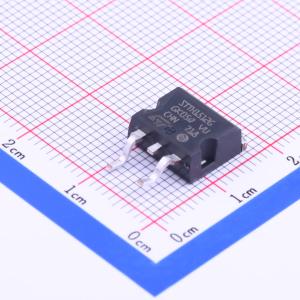

温馨提醒：图片仅供参考，商品以实物为准

STTH1512G

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 1200 V，15 A超高速二极管
品牌名称: ST(意法半导体)
商品型号: STTH1512G
商品编号: C157448
商品封装: D2PAK
包装方式: 管装
商品毛重: 1.915克(g)

商品参数

商品概述

该二极管的高品质设计使其具有低泄漏电流、可重复的特性和内在的坚固性。这些特性使其非常适合需要长期可靠性的重型应用。低泄漏电流的改进性能以及由此带来的热失控保护带是该器件的直接竞争优势。评估传导损耗可使用以下公式：P =1.4 × I_F(AV) +0.027 × I_F²(RMS)。封装细节：环氧树脂符合UL94 V0标准；冷却方式为传导（C）；推荐扭矩值为0.4至0.6 N·m（TO-220AC）、0.80 N·m（DOP3l）；最大扭矩值为1.0 N·m（DOP3l）。

商品特性

超快软恢复
极低的传导和开关损耗
高频和/或高脉冲电流操作
高反向电压能力
高结温
绝缘封装：DOP3I
电气绝缘：2500 V rms
电容：12 pF
脉冲测试：t_p=5 ms，δ <2%
脉冲测试：t_p=380 μs，δ <2%

应用领域

工业电源
电机控制
需要整流和续流的关键任务系统
缓冲、自举和消磁等辅助功能应用
重型应用场景
长期可靠性要求的场景

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	快恢复/高效率二极管
	二极管配置	1个独立式
	正向压降(Vf)	2.1V@15A
	直流反向耐压(Vr)	1.2kV
	整流电流	15A

	属性	参数值
	反向电流(Ir)	15uA@1.2kV
	反向恢复时间(Trr)	105ns
	工作结温范围	-
	耗散功率(Pd)	-
	非重复峰值浪涌电流 (Ifsm)	-
