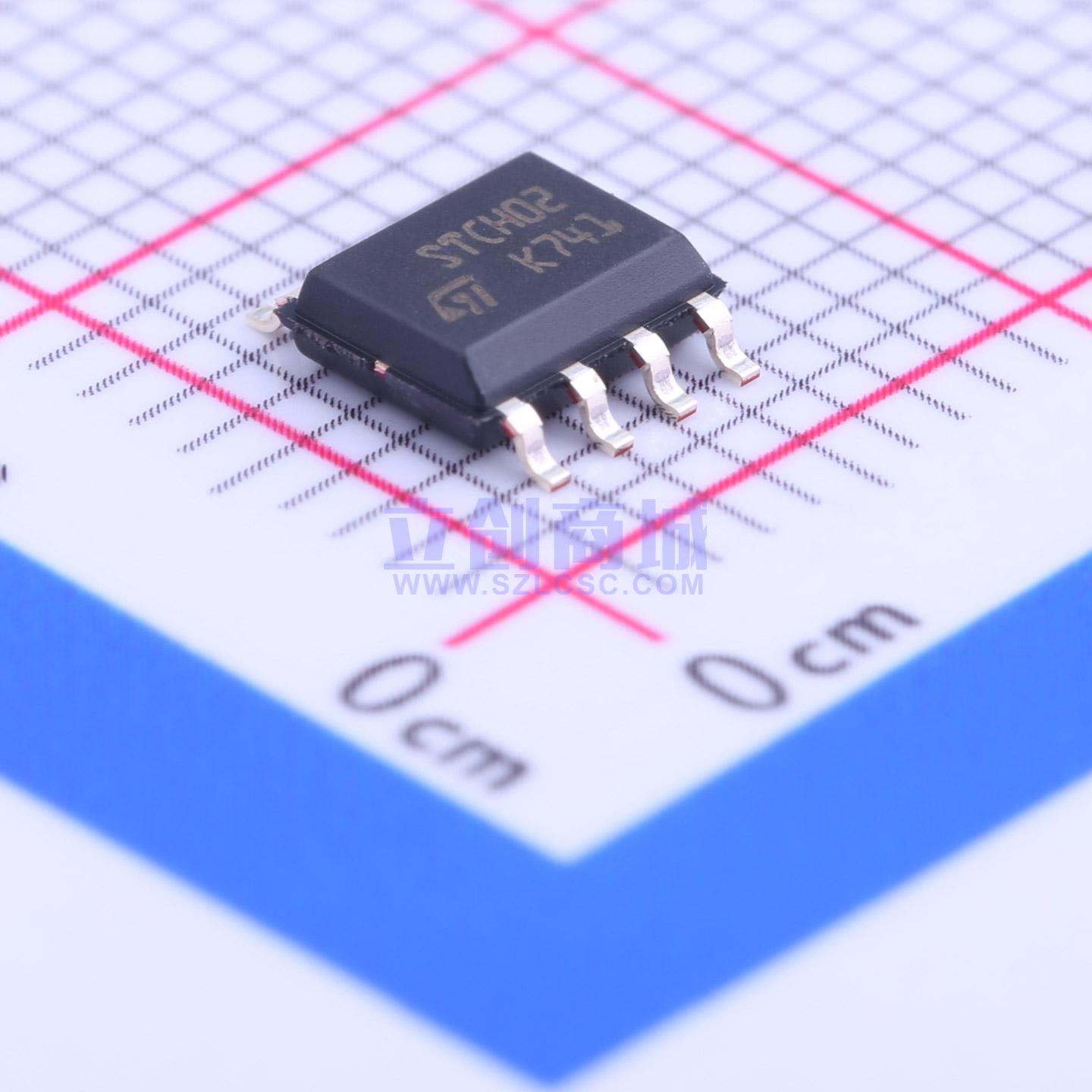

STCH02TR

STCHO2是一款专为超低待机功耗电源设计的PWM准谐振控制器。 内置零功耗高压启动单元、完全集成的初级侧恒流输出调节模块以及先进的电源管理功能，使该IC成为构建高效、超低待机功耗电源的理想选择，具备出色的整体性能和动态性能。 STCHO2是一款用于离线准谐振ZVS（开关导通时零电压开关）反激式转换器的电流模式控制器。 它将高性能低压PWM控制芯片和650 V高压启动单元集成在同一封装中。 该器件具有独特特性：能够利用初级侧感应反馈实现恒定输出电流（CC）调节。这无需专用的电流基准IC和电流传感器，同时仍能保持相当精确的输出电流调节。 准谐振操作通过连接在ZCD引脚的变压器去磁感应输入实现，该输入触发MOSFET导通。此输入还用于监测输出电压，并实现与市电无关的CC调节（线电压前馈）。 最大开关频率上限限制在260 kHz以下，因此在中轻负载时，一项特殊功能会自动降低工作频率，同时尽可能保持接近ZVS的操作。在极轻负载时，器件进入受控的突发模式操作，结合零功耗高压启动电路和极低的器件静态电流，有助于将剩余输入功耗降至最低，从而满足最严格标准的要求。 在CC调节期间，辅助绕组产生的反激电压下降，可能不足以为内部电路供电，此时芯片能够通过高压启动电路直接从整流市电获取自身电源。 在突发模式操作期间，自供电功能禁用（由于对空载功耗要求非常严格），必须通过适当的应用设计来保证VDD供电电压。 无论如何，创新的自适应欠压锁定（UVLO）有助于最大程度减少因变压器寄生效应导致的自供电电压随输出负载波动的问题，并进一步降低IC的偏置功耗。 除了上述在不同工作条件下优化功率处理的功能外，该器件还提供针对变压器饱和和次级二极管短路的保护以及可调输出过压保护。所有这些保护均处于自动重启模式。 电流检测输入上的嵌入式前沿消隐功能可提高抗噪能力，完善了该器件的配置。

• 先进的电源管理，实现超低待机功耗（在230 Vac下低于10 mW）
• 完全集成的初级侧恒定输出电流调节（CC）
• 内置650 V零功耗高压启动电路
• 准谐振（QR）零电压开关（ZVS）操作
• 自动自供电
• 精确且可调的输出过压保护（OVP），故障后自动重启
• 输入电压前馈补偿，实现与市电无关的CC调节
• 智能频率抖动，用于抑制EMI
• SO-8封装

• 智能手机、平板电脑、摄像机和其他手持设备的AC-DC充电器
• 机顶盒、笔记本电脑和辅助电源的AC/DC适配器
