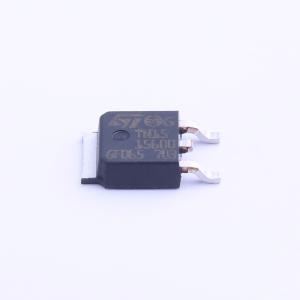

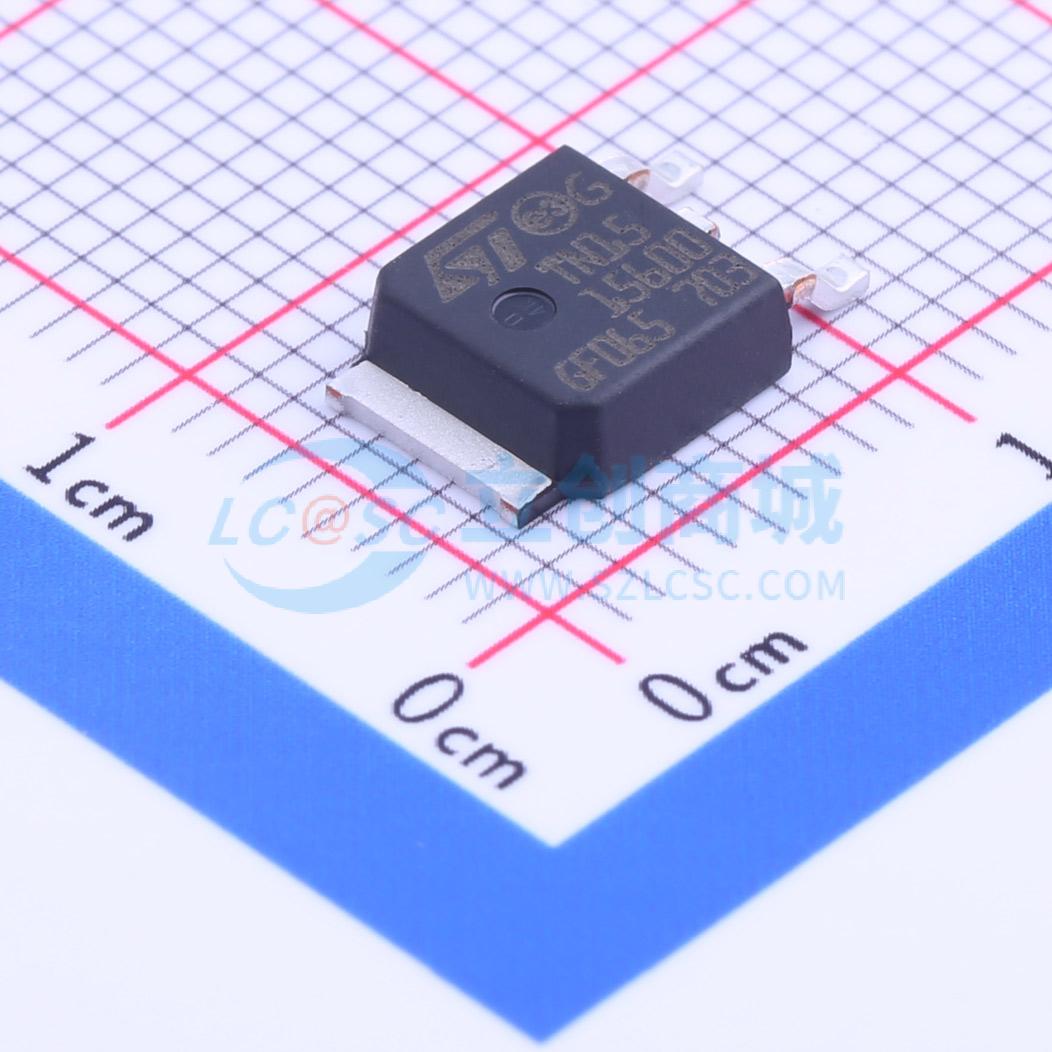

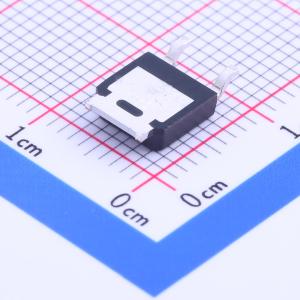

TN1515-600B-TR
1个单向可控硅 600V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 15 A 600 V标准SCR晶闸管，DPAK封装
- 品牌名称
- ST(意法半导体)
- 商品型号
- TN1515-600B-TR
- 商品编号
- C157421
- 商品封装
- TO-252(DPAK)
- 包装方式
- 编带
- 商品毛重
- 0.475克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 晶闸管(可控硅)/模块 | |
| 可控硅类型 | 1个单向可控硅 | |
| 断态峰值电压(Vdrm) | 600V | |
| 通态电流(It) | 15A | |
| 浪涌电流 | 165A | |
| 门极平均耗散功率(PG(AV)) | 1W |
| 属性 | 参数值 | |
|---|---|---|
| 通态峰值电压(Vtm) | 1.6V | |
| 门极触发电流(Igt) | 15mA | |
| 门极触发电压(Vgt) | 1.3V | |
| 保持电流(Ih) | 40mA | |
| 工作温度 | -40℃~+125℃ |
商品概述
TN1515-600B是一款15A晶闸管SCR，采用DPAK封装，适用于需要高功率密度和紧凑外壳设计的高压应用。
商品特性
- 通态RMS电流IT(RMS)：15A
- 重复峰值关断电压VDRM/VRRM：600V
- 触发门电流IGT：15mA
- DPAK表面贴装封装
- 高AC浪涌电流密度
- 紧凑的DPAK封装尺寸
应用领域
- 通用电机直流相位控制
- 电源过压保护电路
- 电源浪涌限制器
- 电机软启动控制器
- AC-DC电压调节器
