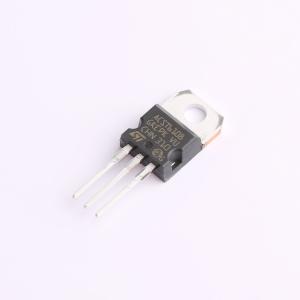

ACST610-8T
过压保护交流开关
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 过压保护交流开关
- 品牌名称
- ST(意法半导体)
- 商品型号
- ACST610-8T
- 商品编号
- C157422
- 商品封装
- TO-220
- 包装方式
- 管装
- 商品毛重
- 2.743667克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 功率电子开关 | |
| 类型 | - | |
| 通道数 | - | |
| 输入控制逻辑 | - | |
| 工作电压 | - |
| 属性 | 参数值 | |
|---|---|---|
| 最大连续电流 | 6A | |
| 导通电阻 | 80mΩ | |
| 功能特性 | 过压保护 | |
| 工作温度 | -40℃~+125℃ |
商品概述
ACST6系列属于采用ASD（专用分立器件）技术的ACS/ACST功率开关家族，是一款高性能器件，适用于家电或工业系统，驱动负载可达6A。该开关嵌入双向可控硅结构和高压钳位器件，可吸收感性关断能量并承受IEC61000-4-5标准中描述的线路瞬变；ACST610只需低门极电流激活（I_GT <10 mA），且具有高抗噪性，符合IEC61000-4-4等标准（快速瞬变脉冲群测试）。ACST6器件设计用于控制中等功率负载，如家电中的交流电机；凭借其热性能和关断换向性能，可驱动高达6A的感性负载，无需额外关断缓冲器；在静态和瞬态模式下（如压缩机浪涌电流或交流电机高扭矩工况）具有高热性能；低门极触发电流使其可通过简单的门极电阻直接由MCU驱动。与标准双向可控硅相比，ACST6具有过压自保护功能（由参数V_CL指定），可通过钳位低能量尖峰（如关断时的感性尖峰）或切换到导通状态（小于10ms）通过负载耗散更高能量冲击，安全承受交流线路瞬态电压；即使在高导通电流上升沿时，该安全特性仍有效。ACST6可安全折回到导通状态，浪涌和下一个零电流交叉后恢复阻断电压能力；此类非重复测试可在每个交流线路电压极性上至少进行10次。环氧树脂符合UL94 V0标准，冷却方式为传导（C），TO220AB、TO220FPAB封装的推荐扭矩值为0.4至0.6 N·m。
商品特性
- 带过压保护的双向可控硅
- 低门极触发电流（I_GT <10 mA）
- TO-220FPAB绝缘封装，符合UL标准，绝缘电压2000 V_RMS
- 使设备符合IEC61000-4-5标准
- 采用平面技术，关断状态可靠性高
- 无需外部过压保护
- 减少功率无源元件数量
- 对IEC61000-4-4标准中描述的快速瞬变具有高抗扰性
- 具有过压自保护功能（参数V_CL）
- 可安全承受交流线路瞬态电压，通过钳位低能量尖峰或切换到导通状态耗散高能量冲击
- 高导热性能，适用于静态和瞬态模式
- 低门极触发电流，可直接由MCU通过简单门极电阻驱动
- 环氧树脂符合UL94 V0标准
- 冷却方式为传导（C）
- TO220AB、TO220FPAB封装推荐扭矩值0.4至0.6 N·m
应用领域
- 家电和工业控制系统中的交流电源静态开关
- 驱动中等功率交流负载，如洗衣机滚筒通用电机、冰箱或空调压缩机
