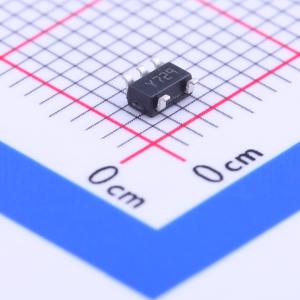

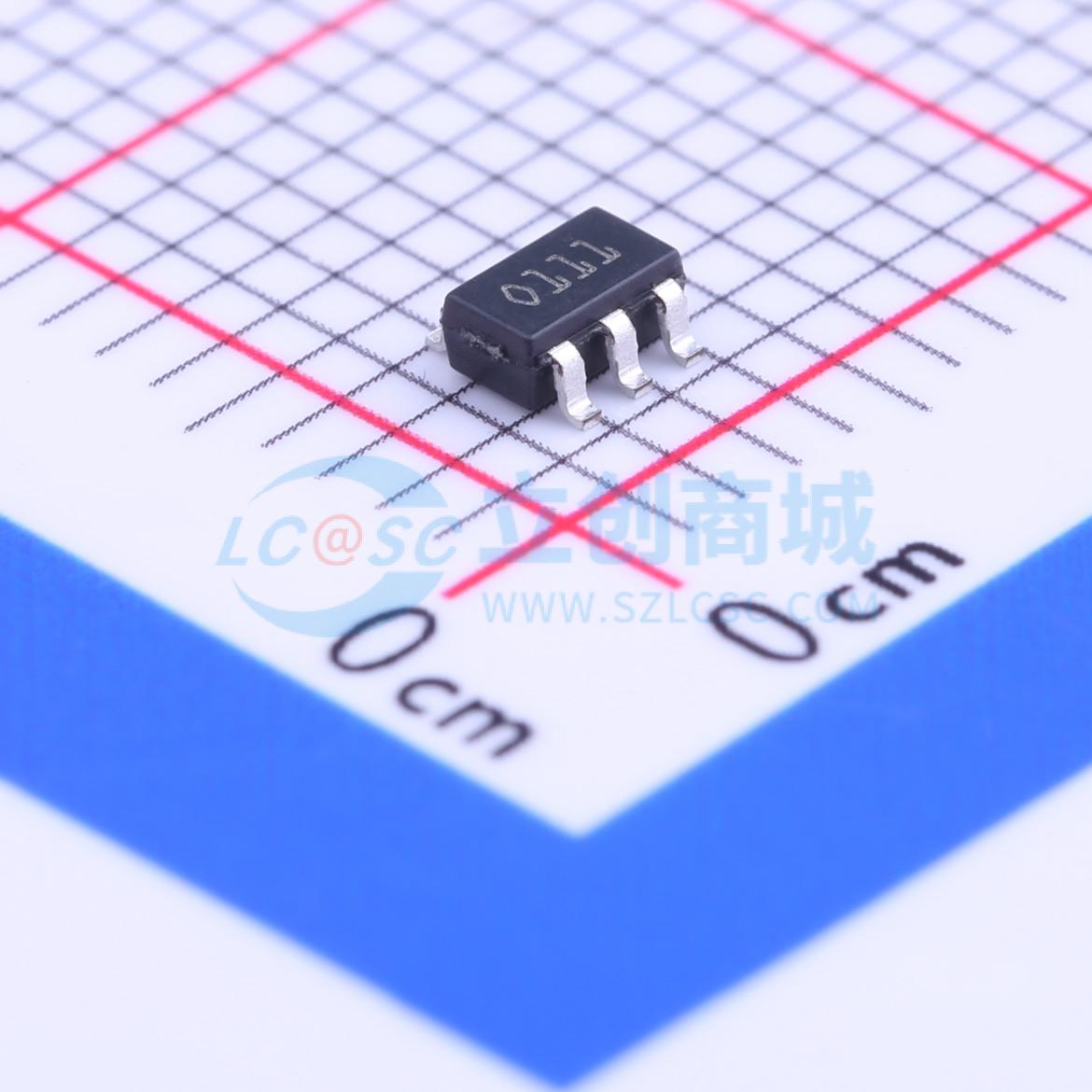

TSC888AILT
低成本高侧电流检测放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 低成本高侧电流感应放大器
- 品牌名称
- ST(意法半导体)
- 商品型号
- TSC888AILT
- 商品编号
- C157435
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.039克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电流感应放大器 | |
| 放大器数 | 单路 | |
| 共模电压 | 2.8V~24V | |
| 增益 | 20V/V | |
| 输入偏置电流(Ib) | 5.5uA | |
| 输入失调电压(Vos) | - | |
| 工作温度 | -40℃~+85℃ |
| 属性 | 参数值 | |
|---|---|---|
| 差分电压 | ±2V | |
| 最大电源宽度(Vdd-Vss) | 24V | |
| 单电源 | 4V~24V | |
| 静态电流(Iq) | 1mA | |
| 输出电流 | 2mA | |
| 共模抑制比(CMRR) | 95dB |
商品概述
TSC888可测量高端分流电阻上的微小差分电压，并将其转换为以地为参考的输出电压。增益为内部固定值。 宽输入共模电压范围、低静态电流和微小的SOT23 - 5封装，使TSC888非常适合各种应用。 输入共模电压和电源电压相互独立。在工作条件下，共模电压范围为2.8 V至24 V。 电流消耗低于1 mA且宽电源电压范围，允许以最小误差将电源连接到电流测量分流器的任一侧。
商品特性
- 电源电压和输入共模电压相互独立
- 宽共模工作范围：2.8 V至24 V
- 宽电源电压范围：4至24 V
- 低电流消耗：Icc最大值 = 1 mA
- 内部固定增益：20 V/V、50 V/V或100 V/V
- 缓冲输出
应用领域
- 台式计算机和服务器开关电源
- 光伏/太阳能系统电池充电器
- 笔记本电脑直流电机控制
