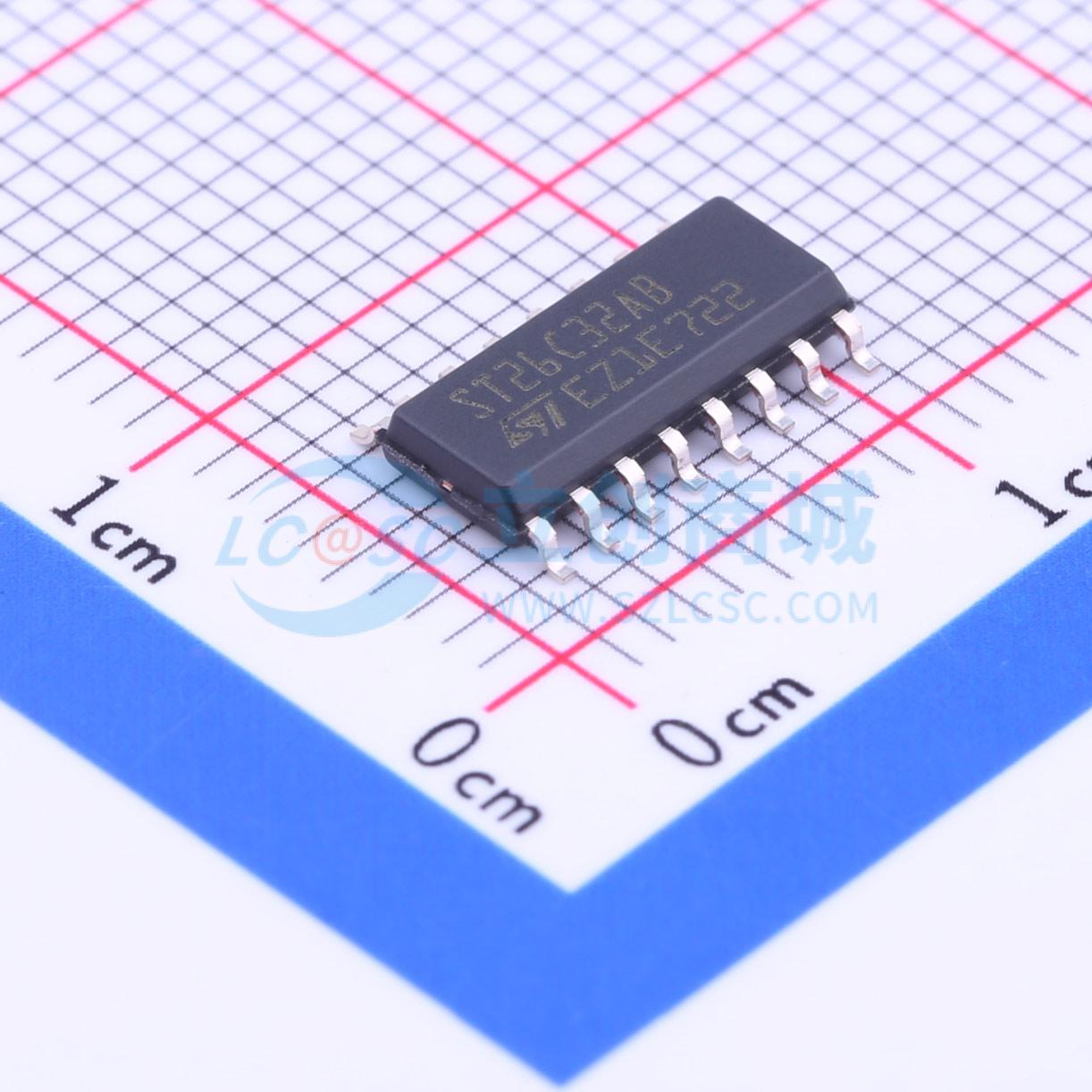

ST26C32ABDR
CMOS四通道三态差分线接收器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- ST26C32AB是一款四通道差分线接收器，符合RS-422和RS-423标准，具有低功耗特性。
- 品牌名称
- ST(意法半导体)
- 商品型号
- ST26C32ABDR
- 商品编号
- C157432
- 商品封装
- SOIC-16
- 包装方式
- 编带
- 商品毛重
- 0.284克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RS-485/RS-422芯片 | |
| 类型 | 接收器 | |
| 驱动器数 | 0 | |
| 接收器数 | 4 | |
| 工作电压 | 4.5V~5.5V |
| 属性 | 参数值 | |
|---|---|---|
| 数据速率 | 20Mbps | |
| 工作温度 | -40℃~+85℃ | |
| 静态电流 | 16mA | |
| 功能特性 | 使能关断 |
商品概述
ST26C32AB是一款四通道差分线路接收器，设计符合RS-422、RS-423标准，用于平衡和非平衡数字数据传输，同时保留CMOS的低功耗特性。
商品特性
- CMOS设计，功耗低
- 输入共模电压范围内灵敏度为±0.2V
- 典型传播延迟为19ns
- 典型输入迟滞为60mV
- 当Vcc=0V时，输入不会加载线路
- 满足EIA标准RS-422、RS-423的要求
- 三态输出，可连接到系统总线
- 提供表面贴装封装
- 输入灵敏度在共模输入电压范围±7V内为200mV
- 内部设有上拉和下拉电阻，防止未使用通道的输出振荡
- 所有四个接收器均具备使能和禁用功能，三态输出具有6mA的源和灌电流能力
- 提供DIP-16、SO-16、TSSOP16封装形式
