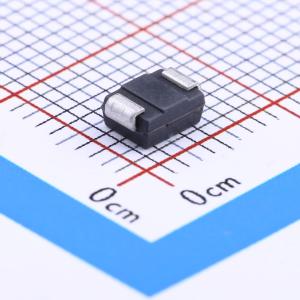

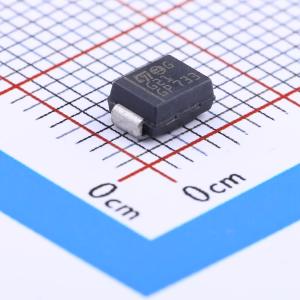

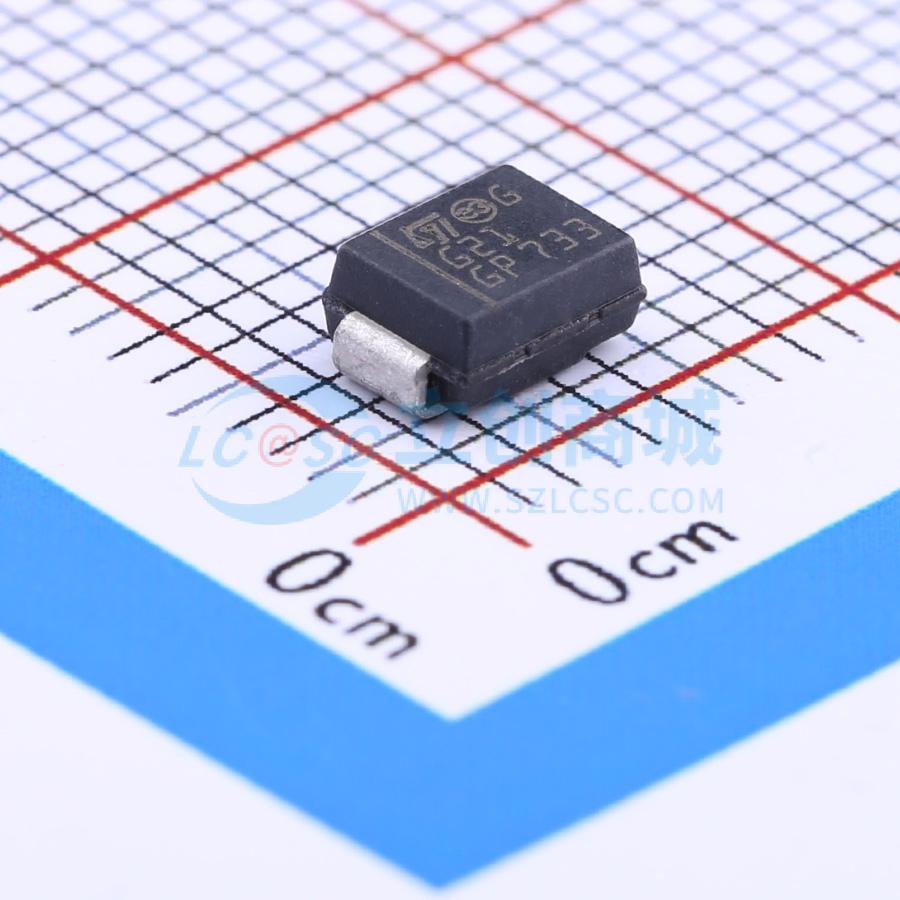

STPS2H100UY
电压:100V 电流:2A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 汽车级100 V、2 A SMA SMB功率肖特基整流器
- 品牌名称
- ST(意法半导体)
- 商品型号
- STPS2H100UY
- 商品编号
- C157420
- 商品封装
- SMB(DO-214AA)
- 包装方式
- 编带
- 商品毛重
- 0.224克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 肖特基二极管 | |
| 二极管配置 | 1个独立式 | |
| 正向压降(Vf) | 790mV@2A | |
| 直流反向耐压(Vr) | 100V |
| 属性 | 参数值 | |
|---|---|---|
| 整流电流 | 2A | |
| 反向电流(Ir) | 1uA@100V | |
| 工作结温范围 | -40℃~+175℃ | |
| 非重复峰值浪涌电流 (Ifsm) | 75A |
商品概述
肖特基整流器，适用于高频微型开关模式电源，提供SMA和SMB封装。环氧树脂符合UL94 V0标准，采用无铅封装。
商品特性
- 可忽略的开关损耗
- 高结温能力
- 低漏电流
- 漏电流与正向压降之间的良好平衡
- 规定的雪崩能力
- 符合ECOPACK®2标准
- 通过AEC-Q101认证
- 二极管单独使用散热器时，dPtot/dTj < 1/Rth(j-a)条件可避免热失控
- 脉冲测试条件：tp=5ms，δ<2%；tp=380μs，δ<2%
- 传导损耗计算公式：P = 0.56 × I_F(AV) + 0.045 × I_F²(RMS)
应用领域
- 高频微型开关模式电源（如适配器）
- 板载DC/DC转换器
