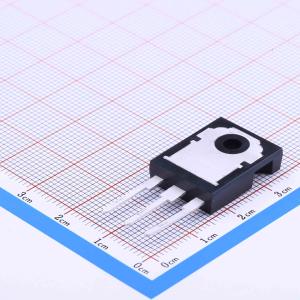

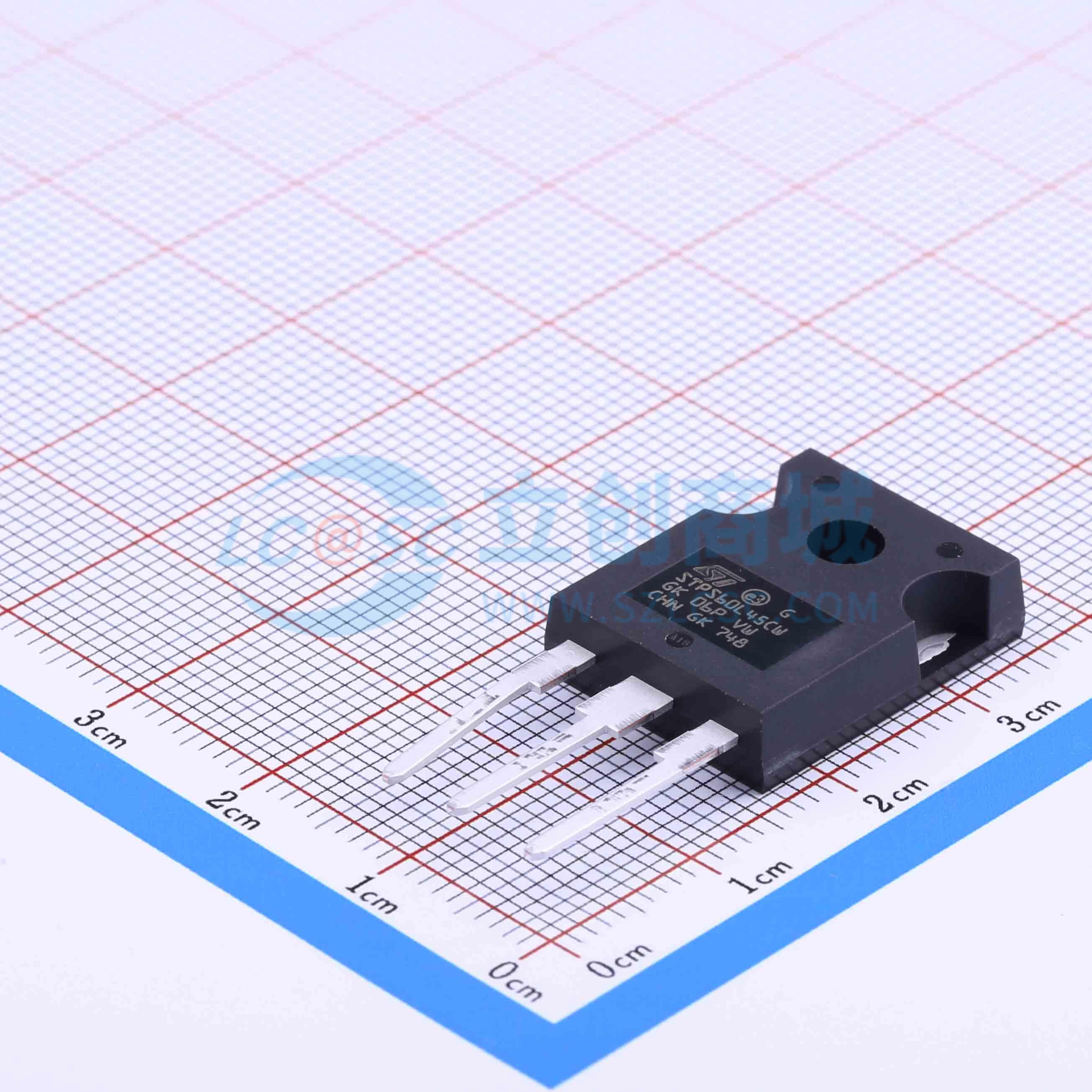

温馨提醒：图片仅供参考，商品以实物为准
STPS60L45CW
电压:45V 电流:30A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 45 V、60 A双路低压降功率肖特基整流器
- 品牌名称
- ST(意法半导体)
- 商品型号
- STPS60L45CW
- 商品编号
- C160203
- 商品封装
- TO-247AC-3
- 包装方式
- 管装
- 商品毛重
- 6.538克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 肖特基二极管 | |
| 二极管配置 | 1对共阴极 | |
| 正向压降(Vf) | 550mV@30A | |
| 直流反向耐压(Vr) | 45V |
| 属性 | 参数值 | |
|---|---|---|
| 整流电流 | 30A | |
| 反向电流(Ir) | 1.5mA@45V | |
| 非重复峰值浪涌电流 (Ifsm) | 600A |
商品概述
双中心抽头肖特基势垒整流器，适用于离线AC/DC电源中的5V输出。采用TO-247封装。热失控条件（适用于单独散热器上的二极管）：dPtot/dTj < 1/Rth(j-a)；当同时使用二极管1和2时，ΔTj(二极管1)=P(二极管1)×Rth(j-c)(每二极管)+P(二极管2)×Rth(c)；脉冲测试条件：tp=380μs，δ<2%；评估导通损耗公式：P=0.28×IF(AV)+0.0073×IF²(RMS)；封装机械数据：TO-247封装，冷却方式C，推荐扭矩值0.8M.N，最大扭矩值1.0M.N，环氧树脂符合UL94 V0标准。
商品特性
- 导通损耗非常小
- 开关损耗可忽略不计
- 开关速度极快
- 正向压降低
- 热阻低
- 雪崩能力已指定
应用领域
- 离线AC/DC电源5V输出
- 低压高频转换器
- 续流应用
- 极性保护应用
