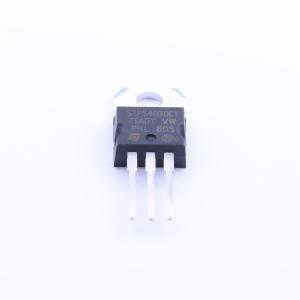

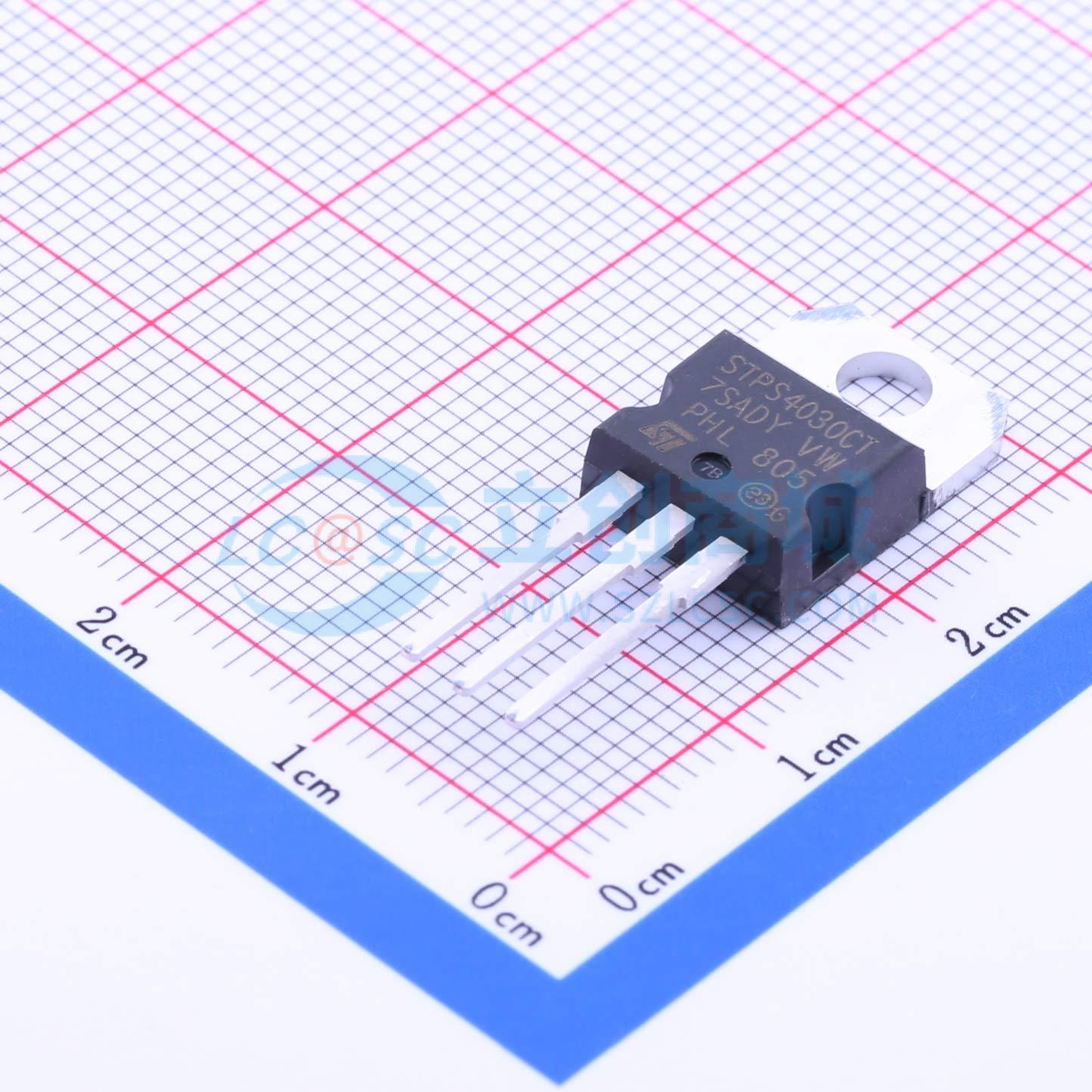

STPS4030CT
电压:30V 电流:20A 停产
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 双肖特基整流器，适用于开关模式电源和高频直流-直流转换器。该器件采用TO - 220AB、D²PAK和I²PAK封装，旨在用于低电压高频逆变器、续流和极性保护应用。
- 品牌名称
- ST(意法半导体)
- 商品型号
- STPS4030CT
- 商品编号
- C160205
- 商品封装
- TO-220
- 包装方式
- 管装
- 商品毛重
- 2.78克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 肖特基二极管 | |
| 二极管配置 | 1对共阴极 | |
| 正向压降(Vf) | 490mV@20A | |
| 直流反向耐压(Vr) | 30V |
| 属性 | 参数值 | |
|---|---|---|
| 整流电流 | 20A | |
| 反向电流(Ir) | 1mA@30V | |
| 非重复峰值浪涌电流 (Ifsm) | 220A |
商品概述
双肖特基整流器，采用TO-220AB、D²PAK和I²PAK封装。
商品特性
- 传导损耗小
- 开关损耗可忽略
- 开关速度快
- 正向压降低，有助于提高效率
- 热阻低
- 雪崩能力已明确规定
- 脉冲测试条件：tp=380μs，δ<2%
- 传导损耗计算公式：P=0.25×I_F(AV)+0.0075×I_F²(RMS)
应用领域
- 开关模式电源
- 高频DC-DC转换器
- 低压高频逆变器
- 续流应用
- 极性保护应用
