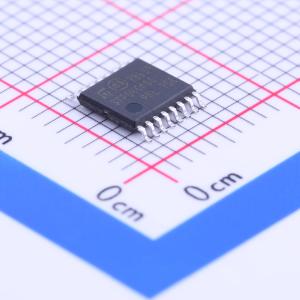

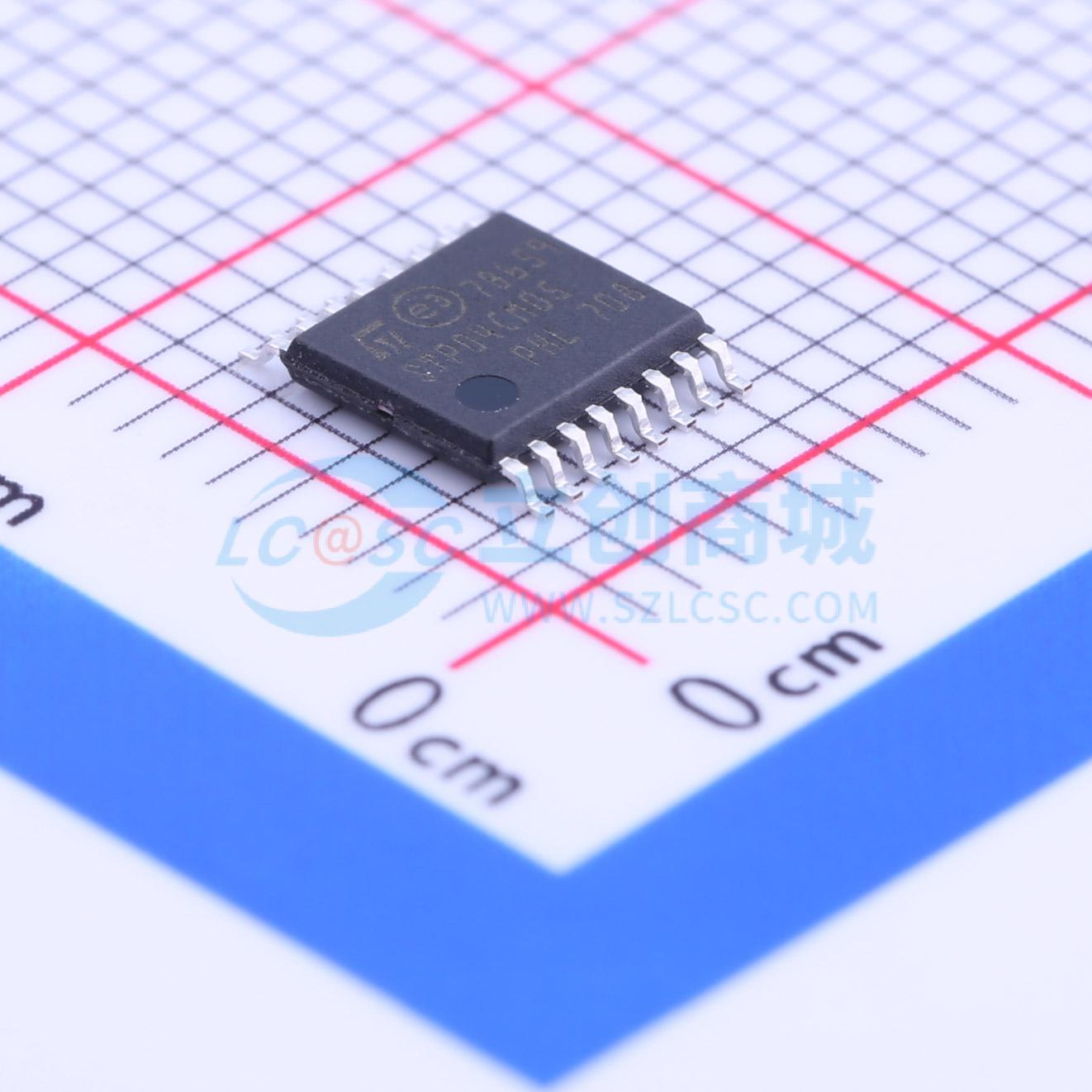

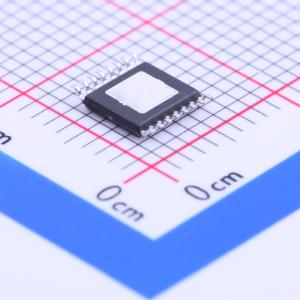

STP04CM05XTTR
输出400mA
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 4位恒定电流电源-LED灌驱动器
- 品牌名称
- ST(意法半导体)
- 商品型号
- STP04CM05XTTR
- 商品编号
- C155673
- 商品封装
- HTSSOP-16-EP
- 包装方式
- 编带
- 商品毛重
- 0.417克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 类型 | - | |
| 工作电压(DC) | 3.3V~5.5V | |
| 开关频率 | 30MHz | |
| 通道数 | 4 | |
| 输出电压 | 19V |
| 属性 | 参数值 | |
|---|---|---|
| 输出电流 | 400mA | |
| 调光 | - | |
| 特性 | 过温保护(OTP) | |
| 拓扑结构 | - | |
| 工作温度 | -40℃~+125℃ | |
| 恒流精度 | 6% |
商品概述
STP04CM05是一款专为功率LED应用设计的高功率LED驱动器和4位移位寄存器。 STP04CM05包含一个4位串行输入、并行输出的移位寄存器，该寄存器为一个4位D型存储寄存器提供数据。在输出级，设计了四个稳压电流源，可提供80 - 400 mA的恒定电流来驱动高功率LED。 STP04CM05保证了20V的输出驱动能力，允许用户串联更多的LED。30 MHz的高时钟频率也能满足包含大量数据传输的系统要求。 STP04CM05非常适合用于超高亮度显示屏和特殊照明应用。 STP04CM05采用TSSOP16外露焊盘封装。
商品特性
- 4个恒流输出通道
- 通过一个外部电阻调节输出电流
- 可由3.3 V微控制器驱动
- 串行数据输入/并行数据输出
- 输出电流：80 - 400 mA
- 20V输出驱动能力
- 30 MHz时钟频率
- 欠压锁定（UVLO）和上电复位（POR）
- 热关断（TSD），当结温超过限制时输出关闭
- 工作环境温度范围：-40℃至125℃
- 静电放电（ESD）保护：2.5 kV HBM、200 V MM
- 采用高散热TSSOP外露焊盘封装
