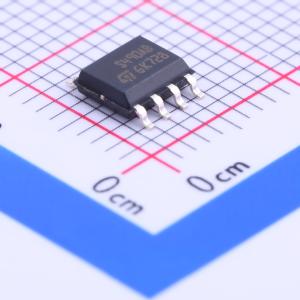

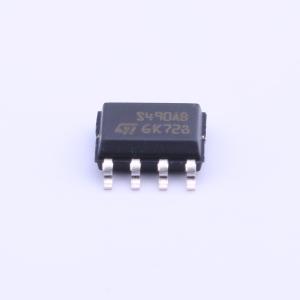

温馨提醒：图片仅供参考，商品以实物为准

ST490ABDR

低功耗高速RS-485/RS-422收发器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: ST490A是一款用于RS-485和RS-422通信的低功耗收发器。该设备包含一个驱动器和一个接收器，全双工配置。
品牌名称: ST(意法半导体)
商品型号: ST490ABDR
商品编号: C155672
商品封装: SOIC-8
包装方式: 编带
商品毛重: 0.235克(g)

商品参数

商品概述

ST490A是一款用于RS-485和RS-422通信的低功耗收发器。该器件包含一个驱动器和一个接收器，采用全双工配置。当空载或满载且驱动器禁用时，ST490A的电源电流为典型值5mA。它采用单5V电源供电。驱动器具有短路电流限制功能，并通过热关断电路防止过度功耗，该电路会将驱动器输出置于高阻抗状态。接收器输入具有故障安全功能，若两个输入均为开路，则保证输出逻辑高电平。

商品特性

低电源电流：最大5mA
共模输入电压范围：-7V至12V
典型输入迟滞：70mV
设计用于25 Mbps操作
采用单5V电源供电
±4kV ESD保护
驱动器过载保护：电流限制和热关断
封装选项：DIP-8、SO-8

应用领域

RS-485和RS-422通信系统

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	RS-485/RS-422芯片
	类型	收发器
	驱动器数	1
	接收器数	1
	工作电压	4.5V~5.5V
	数据速率	25Mbps

	属性	参数值
	节点数	-
	静电保护	±4kV
	工作温度	-40℃~+85℃
	静态电流	5mA
	通讯模式	全双工
	功能特性	热关断保护；过流保护
