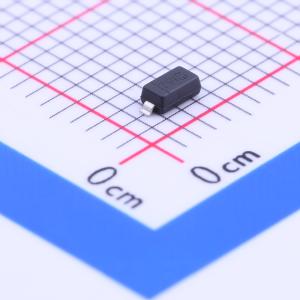

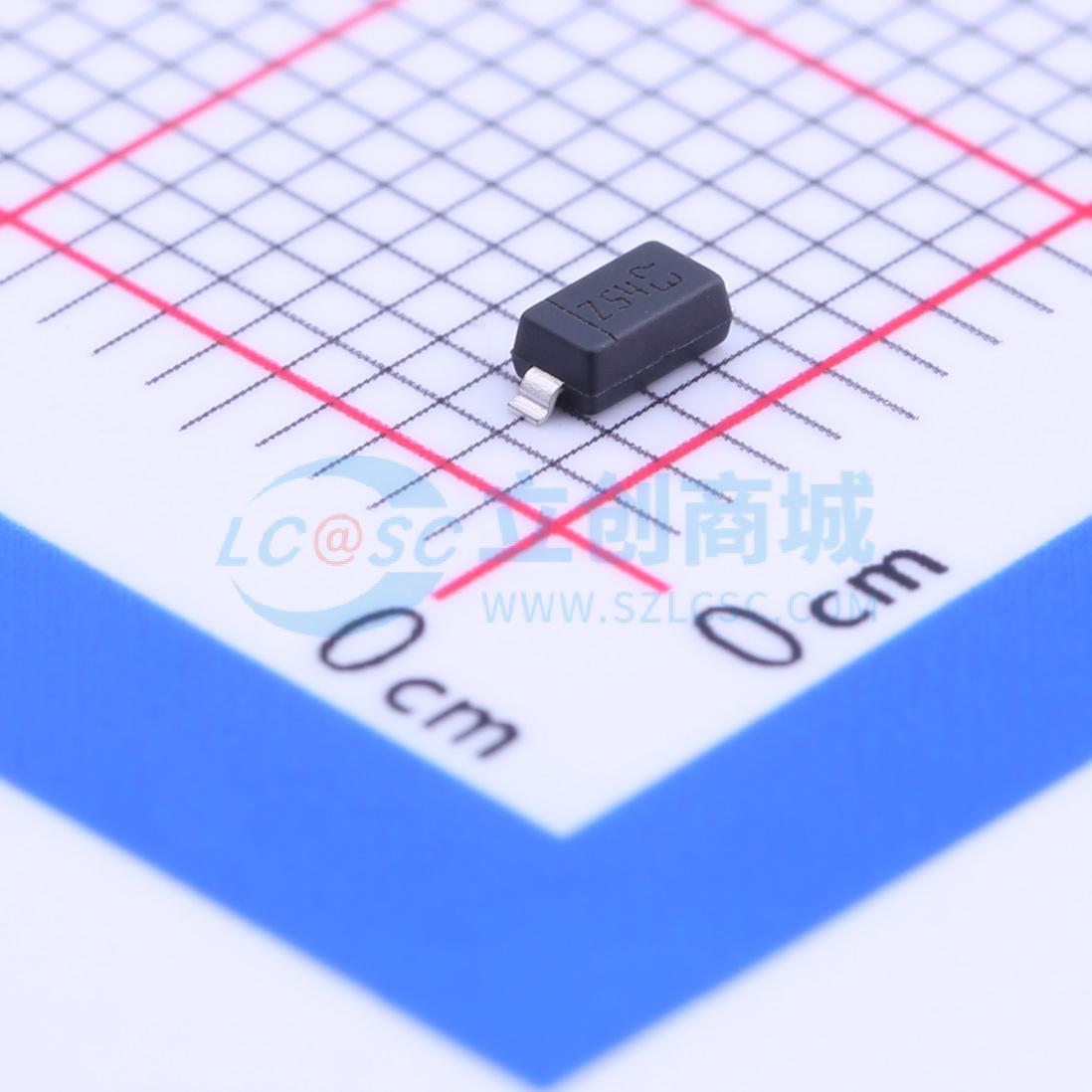

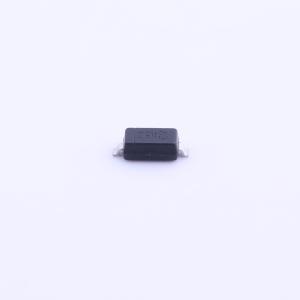

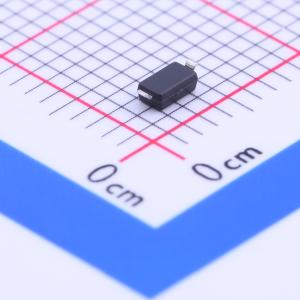

STPS140Z
电压:40V 电流:1A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 40 V、1 A SOD-123功率肖特基整流器
- 品牌名称
- ST(意法半导体)
- 商品型号
- STPS140Z
- 商品编号
- C155662
- 商品封装
- SOD-123
- 包装方式
- 编带
- 商品毛重
- 0.038克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 肖特基二极管 | |
| 二极管配置 | 1个独立式 | |
| 正向压降(Vf) | 550mV@1A | |
| 直流反向耐压(Vr) | 40V |
| 属性 | 参数值 | |
|---|---|---|
| 整流电流 | 1A | |
| 反向电流(Ir) | 40uA@40V | |
| 非重复峰值浪涌电流 (Ifsm) | 5.5A |
商品概述
单肖特基整流器，采用SOD-123封装。热失控条件为dPtot/dTj < 1/Rth(j-a)（二极管单独使用散热器时）。热阻测试条件为50mm²铜面积（e=35μ）。脉冲测试条件为tp=5ms，δ<2%；tp=380μs，δ<2%。评估最大传导损耗的公式为P=0.2×IF(AV)+0.3×IF²(RMS)（Tj=150℃时）。
商品特性
- 导通损耗非常小
- 开关损耗可忽略不计
- 开关速度极快
- 环氧树脂符合UL94 V0标准
- 色带指示阴极
应用领域
- 适用于开关模式电源和高频DC-DC转换器
- 适用于低压、高频逆变器、续流和极性保护应用
- 满足GSM和PCMCIA要求
