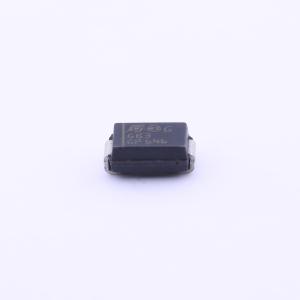

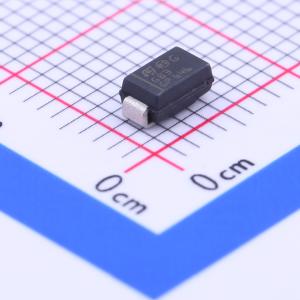

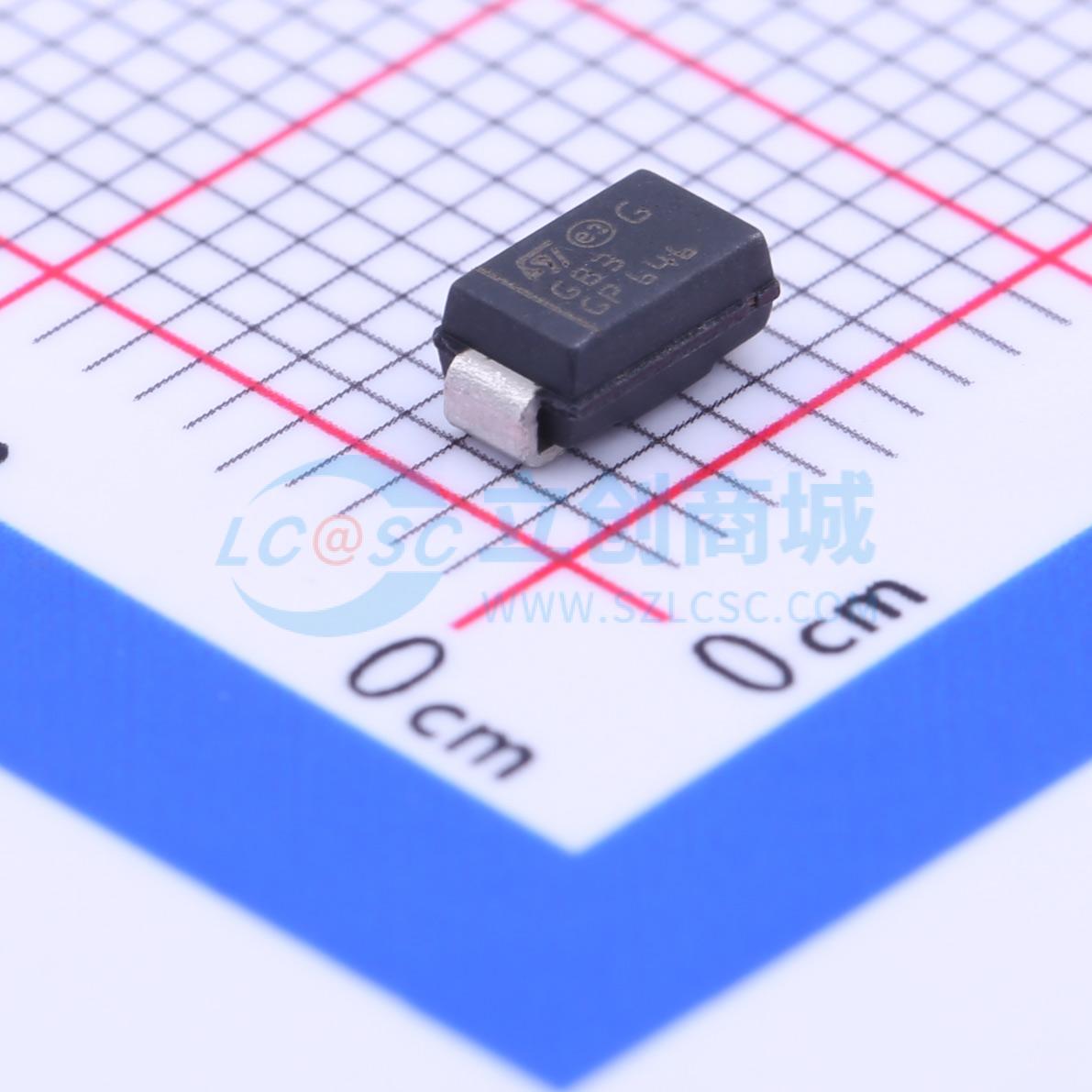

STPS1L30A
电压:30V 电流:1A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 30 V、1 A低压降功率肖特基整流器
- 品牌名称
- ST(意法半导体)
- 商品型号
- STPS1L30A
- 商品编号
- C157388
- 商品封装
- SMA(DO-214AC)
- 包装方式
- 编带
- 商品毛重
- 0.13克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 肖特基二极管 | |
| 二极管配置 | 1个独立式 | |
| 正向压降(Vf) | 395mV@1A | |
| 直流反向耐压(Vr) | 30V |
| 属性 | 参数值 | |
|---|---|---|
| 整流电流 | 1A | |
| 反向电流(Ir) | 200uA@30V | |
| 非重复峰值浪涌电流 (Ifsm) | 75A |
商品概述
单肖特基整流器，适用于开关模式电源和高频DC-DC转换器、续流二极管及集成电路闩锁保护。采用SMA（JEDEC DO-214AC）和SMB（JEDEC DO-214AA）封装，特别适用于与MOSFET并联的同步整流应用。型号包括STPS1L30A（SMA封装）和STPS1L30U（SMB封装）。带表示阴极；环氧树脂符合UL94 V0标准。
商品特性
- 极低的正向压降，减少功耗
- 优化的导通/反向损耗权衡，提升应用效果
- 表面贴装微型封装
- 具备雪崩能力
应用领域
- 开关模式电源
- 高频DC-DC转换器
- 续流二极管
- 集成电路闩锁保护
- 与MOSFET并联的同步整流应用
