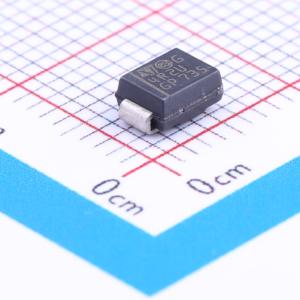

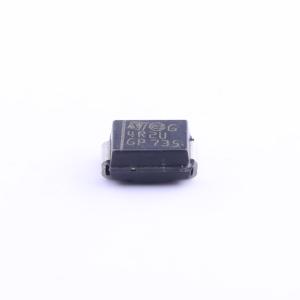

温馨提醒：图片仅供参考，商品以实物为准
STTH4R02U
耐压:200V 电流:4A 反向恢复时间：24ns
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 200 V、4 A高效超高速二极管
- 品牌名称
- ST(意法半导体)
- 商品型号
- STTH4R02U
- 商品编号
- C157407
- 商品封装
- SMB
- 包装方式
- 编带
- 商品毛重
- 0.223克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 快恢复/高效率二极管 | |
| 二极管配置 | 1个独立式 | |
| 正向压降(Vf) | 1.15V@4A | |
| 直流反向耐压(Vr) | 200V | |
| 整流电流 | 4A |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 3uA@200V | |
| 反向恢复时间(Trr) | 24ns | |
| 工作结温范围 | - | |
| 耗散功率(Pd) | - | |
| 非重复峰值浪涌电流 (Ifsm) | 70A |
商品概述
STTH4R02采用新型200V平面Pt掺杂技术，封装形式有DPAK、SMB和SMC。用于评估导通损耗的公式为P=0.67×I_F(AV)+0.04×I_F²(RMS)。
商品特性
- 可忽略的开关损耗
- 高结温
- 极低的导通损耗
- 低正向和反向恢复时间
- 按需提供的DPAK封装的ECOPACK®2兼容组件
- 环氧树脂符合UL94 V0标准
- 冷却方式为传导（C）
- 色带标识阴极
应用领域
- 开关模式基极驱动电路
- 晶体管电路
- 低压、高频逆变器
- 续流电路
- 极性保护
