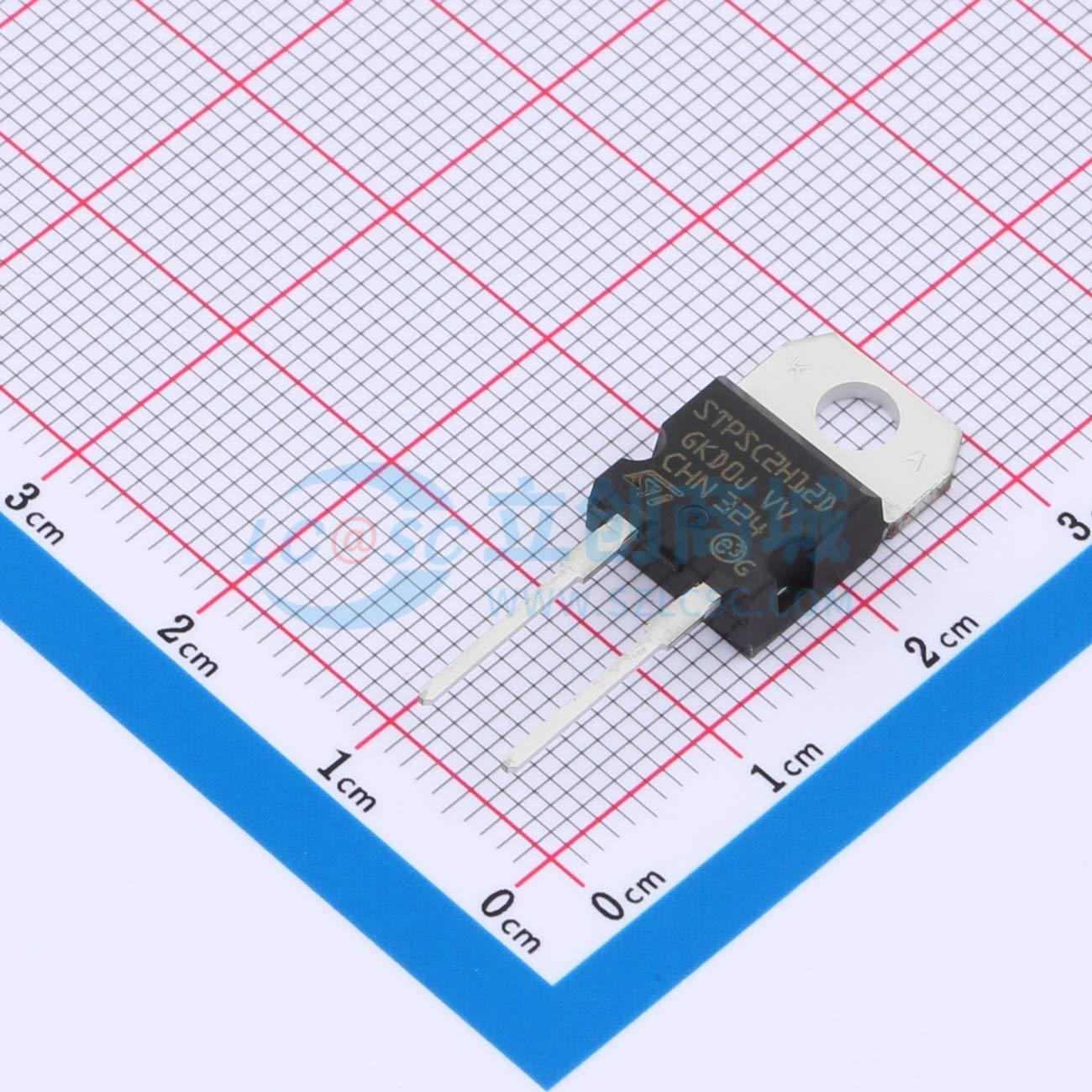

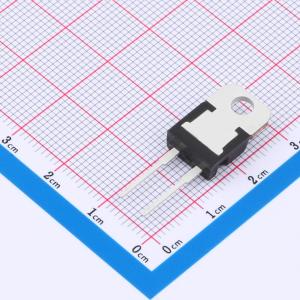

温馨提醒：图片仅供参考，商品以实物为准
STPSC2H12D
1200V功率肖特基碳化硅二极管
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 1200 V 碳化硅功率肖特基二极管
- 品牌名称
- ST(意法半导体)
- 商品型号
- STPSC2H12D
- 商品编号
- C157409
- 商品封装
- TO-220AC
- 包装方式
- 管装
- 商品毛重
- 2.608667克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 碳化硅二极管 | |
| 二极管配置 | 1个独立式 | |
| 整流电流 | 2A | |
| 正向压降(Vf) | 1.5V@2A |
| 属性 | 参数值 | |
|---|---|---|
| 直流反向耐压(Vr) | 1.2kV | |
| 反向电流(Ir) | 12uA@1200V | |
| 非重复峰值浪涌电流 (Ifsm) | 15A | |
| 工作结温范围 | -40℃~+175℃ |
商品概述
该碳化硅二极管有TO-220AC和DPAK HV封装，是超高性能功率肖特基整流器。采用碳化硅衬底制造，宽带隙材料允许设计1200V额定值的低正向电压肖特基二极管结构。由于肖特基结构，关断时无恢复现象，振铃模式可忽略，最小电容关断行为与温度无关。该整流器的高正向浪涌能力确保瞬态阶段的良好鲁棒性，在硬开关条件下可提升应用性能。
商品特性
- 反向恢复可忽略或无
- 开关行为与温度无关
- 坚固的高压外围
- 工作结温范围-40℃至175℃
- 低正向电压
- 符合ECOPACK®2标准
应用领域
- 功率因数校正（PFC）应用
- 次级侧应用
- 硬开关条件下的应用
- 需提升性能的目标应用场景
