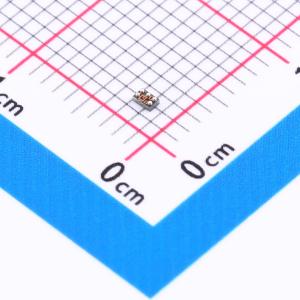

温馨提醒：图片仅供参考，商品以实物为准

BAL-NRF02D3

50 欧姆标称输入/共轭匹配巴伦

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 50 标称输入/平衡-不平衡变换器与nRF51822-CEAA共轭匹配，具有集成谐波滤波器
品牌名称: ST(意法半导体)
商品型号: BAL-NRF02D3
商品编号: C157415
商品封装: UFBGA-5
包装方式: 编带
商品毛重: 0.063克(g)

商品参数

商品概述

意法半导体（STMicroelectronics）的BAL-NRF02D3是一款超小型巴伦。BAL-NRF02D3集成了匹配网络和谐波滤波器。其匹配阻抗已针对以下 Nordic Semiconductor 电路进行了定制：nRF51422-CEAA、nRF51422-CDAB、nRF51422-CFAC 以及 nRF51822-CEAA、nRF51822-CDAB、nRF51822-CFAC。 BAL-NRF02D3 在非导电玻璃基板上采用了意法半导体的集成无源器件（IPD）技术，优化了射频性能。 BAL-NRF02D3 已在 nRFgo 模块中通过 Nordic Semiconductor 的测试和认证。

商品特性

标称输入阻抗为 50 Ω，与 Nordic Semiconductor 的 nRF51422-CEAA、nRF51422-CDAB、nRF51422-CFAC 以及 nRF51822-CEAA、nRF51822-CDAB、nRF51822-CFAC 芯片共轭匹配
插入损耗低
幅度不平衡小
相位不平衡小
占用面积小：<1.2 mm²

应用领域

2.45 GHz 阻抗匹配巴伦滤波器
针对 Nordic 的 nRF51422-CEAA、nRF51422-CDAB、nRF51422-CFAC 以及 nRF51822-CEAA、nRF51822-CDAB、nRF51822-CFAC 芯片组进行了优化

数据手册PDF

放大查看下载PDF

优惠活动

4.1折

购买数量

(5000个/圆盘，最小起订量 1 个)

个

起订量：1 个5000个/圆盘

总价金额：

￥ 0.00

近期成交8单

	属性	参数值
	商品目录	巴伦(balun)
	频率范围	2.4GHz~2.54GHz
	阻抗比-不平衡/平衡	50Ω:50Ω
	插入损耗(最大值)	1.9dB

	属性	参数值
	相位差	12°
	幅度差(最大值)	0.15dB
	回波损耗(最小值)	12dB
	工作温度	-40℃~+105℃
