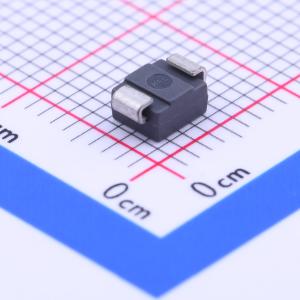

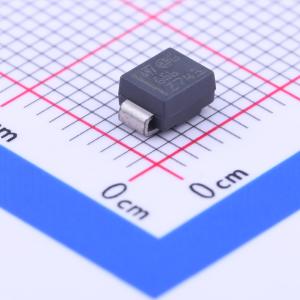

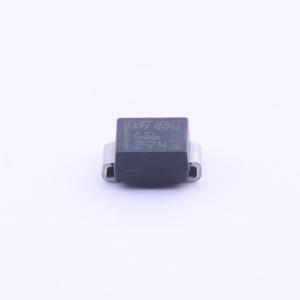

温馨提醒：图片仅供参考，商品以实物为准
STPS5L60U
电压:60V 电流:5A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 60 V、5 A低压降功率肖特基整流器
- 品牌名称
- ST(意法半导体)
- 商品型号
- STPS5L60U
- 商品编号
- C157397
- 商品封装
- SMB(DO-214AA)
- 包装方式
- 编带
- 商品毛重
- 0.224克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 肖特基二极管 | |
| 二极管配置 | 1个独立式 | |
| 正向压降(Vf) | 520mV@5A | |
| 直流反向耐压(Vr) | 60V |
| 属性 | 参数值 | |
|---|---|---|
| 整流电流 | 5A | |
| 反向电流(Ir) | 220uA@60V | |
| 非重复峰值浪涌电流 (Ifsm) | 90A |
商品概述
功率肖特基整流器，适用于开关模式电源和高频逆变器。该器件的环氧树脂符合UL94 V0标准，冷却方式为传导（C）。为避免二极管在自身散热片上发生热失控，需满足dPtot/dTj <1/Rth(j-a)的条件。脉冲测试条件为tp=380μs，δ<2%。传导损耗可通过公式P=0.39×I_F(AV)+0.028×I_F²(RMS)评估。
商品特性
- 可忽略的开关损耗
- 低正向压降，提高效率
- 低热阻
- 具备规定的雪崩能力
应用领域
- 小型电池充电器的低压输出
- 消费类开关模式电源（如DVD和机顶盒）的低压输出
