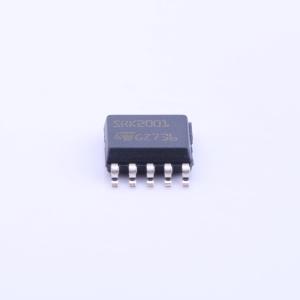

温馨提醒：图片仅供参考，商品以实物为准

SRK2001TR

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 自适应同步整流控制器，用于LLC谐振转换器
品牌名称: ST(意法半导体)
商品型号: SRK2001TR
商品编号: C157395
商品封装: SSOP-10-150mil
包装方式: 编带
商品毛重: 0.219克(g)

商品参数

商品概述

SRK2001控制器实现了一种专门用于LLC谐振转换器次级侧同步整流的控制方案，该转换器使用带有中心抽头次级绕组的变压器进行全波整流。它提供两个大电流栅极驱动输出，每个输出能够驱动一个或多个N沟道功率MOSFET。每个栅极驱动器单独控制，互锁逻辑电路可防止两个同步整流MOSFET同时导通。该IC中的控制方案使得每个同步整流器在对应的半绕组开始导通时开启，在其电流变为零时关闭。具有自适应屏蔽时间的创新开启逻辑和自适应关闭逻辑可最大限度地延长同步整流MOSFET的导通时间，无需寄生电感补偿电路。该器件的低功耗模式可满足轻载/空载条件下转换器功耗的最严格要求。一个显著特点是所需的外部元件数量极少。

商品特性

针对LLC谐振转换器优化的次级侧同步整流控制器
用于N沟道MOSFET的双栅极驱动器
自适应关闭逻辑
具有自适应屏蔽时间的开启逻辑
寄生电感自动补偿
低功耗模式：静态电流50 μA
VCC工作电压范围4.5至32 V
每个同步整流MOSFET采用高压漏源开尔文检测
工作频率高达500 kHz
关断时总延迟35 ns
防止电流反向
安全管理负载瞬变、轻载和启动条件
轻载时具有用户可编程的进入/退出负载水平的智能自动睡眠模式，具备软过渡和功能禁用功能
可从突发模式编程退出负载水平
与标准电平MOSFET兼容
SSOP10封装

应用领域

交流-直流适配器
一体电脑
高端平板电视
符合80(+85+)标准的ATX开关电源
符合90(+92+)标准的服务器开关电源
工业开关电源

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交5单

	属性	参数值
	商品目录	同步整流控制器
	适用AC-DC架构	LLC
	是否内置MOS	非内置
	工作电压	4.5V~32V
	MOS耐压	90V
	开关频率	500kHz
	通道数	2

	属性	参数值
	静态电流(Iq)	50uA
	拉电流(IOH)	350mA
	灌电流(IOL)	4A
	导通时间	100ns
	关断时间	35ns
	关断延时	35ns
	工作温度	-40℃~+150℃
