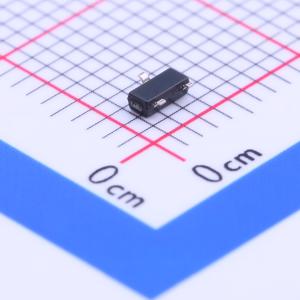

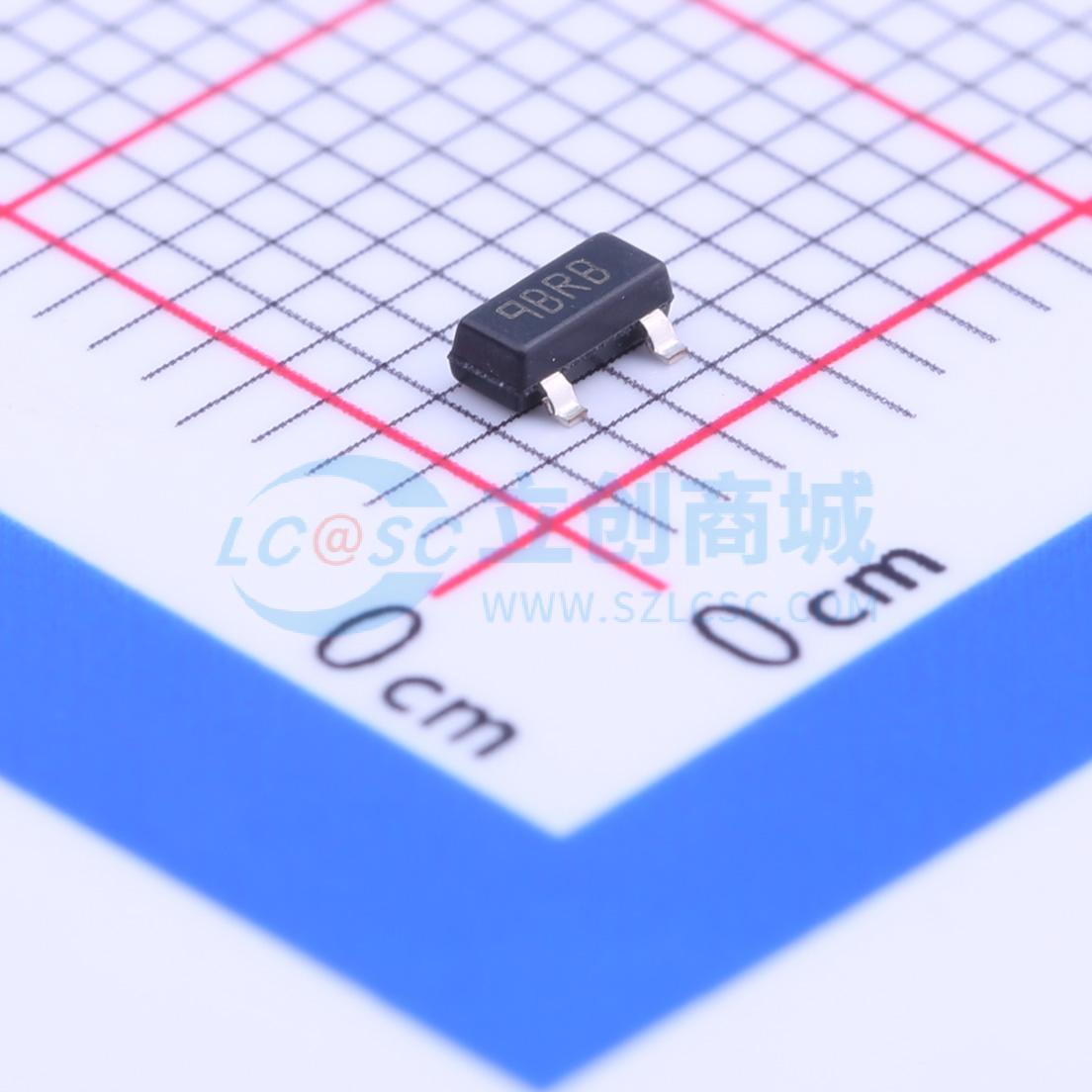

STM1816RWX7F

STM181x 器件是用于监控微控制器电源的低功耗复位器件。它们仅执行一项功能：每当 VCC 电源电压降至预设值以下时，发出复位信号，并保持该信号有效，直到 VCC 高于预设阈值至少一段时间（trec）。当与 +3.0 V / +3.3 V（STM1815 - STM1818）和 +5 V（STM1810 - STM1813）电源系统配合使用时，无需额外的外部组件，它们就能提供出色的电路可靠性。 精密电压基准和比较器会监控 VCC 输入是否超出容差范围。当 VCC 出现异常情况时，复位输出（RST）会被强制拉低（对于 RST 则为拉高），并在 VCC 升至复位阈值以上后保持有效状态 trec 时间。STM1813/1818 在输出被外部按钮开关瞬间拉至地后，也会在 trec 时间内保持复位状态。 STM1812 和 STM1817 具有高电平有效、推挽式输出。STM1810 和 STM1815（推挽式）以及 STM1811、STM1813、STM1816 和 STM1818（开漏式）具有低电平有效 RST 输出。开漏式器件（STM1811 / STM1813 / STM1816 / STM1818）还具有连接到 VCC 的内部上拉电阻。STM1813 和 STM1818 具备去抖手动复位功能，如果 RST 引脚被拉低超过 1.5 μs，则会触发复位。当用于启动手动复位时，RST 会对来自机械开关等设备的信号进行去抖处理。对于具备此功能的器件，外部开关释放会触发复位周期。 STM181x 器件可确保在 VCC 低至 1.0 V 时输出正确的逻辑状态。

• 精确监控 3 V、3.3 V 和 5 V 电源电压
• 四种输出配置：推挽式、高电平有效（STM1812、1817）；推挽式、低电平有效（STM1810、1815）；开漏式、低电平有效（STM1811、1816）；带按钮检测的开漏式、低电平有效（STM1813、1818）
• 复位脉冲宽度 - 100 ms（最小值）
• 低电源电流 - 4 μA（典型值）
• 保证在 VCC = 1.0 V 时仍能有效复位
• 工厂微调的复位阈值为 2.55 V、2.88 V、3.06 V、4.37 V 和 4.62 V（典型值）
• 电源瞬态抗扰性
• 按钮/手动复位检测（STM1813/1818）
• 工作温度：- 40 °C 至 105 °C
• ± 2.5% 复位阈值精度：（- 40 °C 至 105 °C）
• 采用 SOT23 - 3 封装
• 与 DS181x 和 MXD181x 产品完全兼容。
