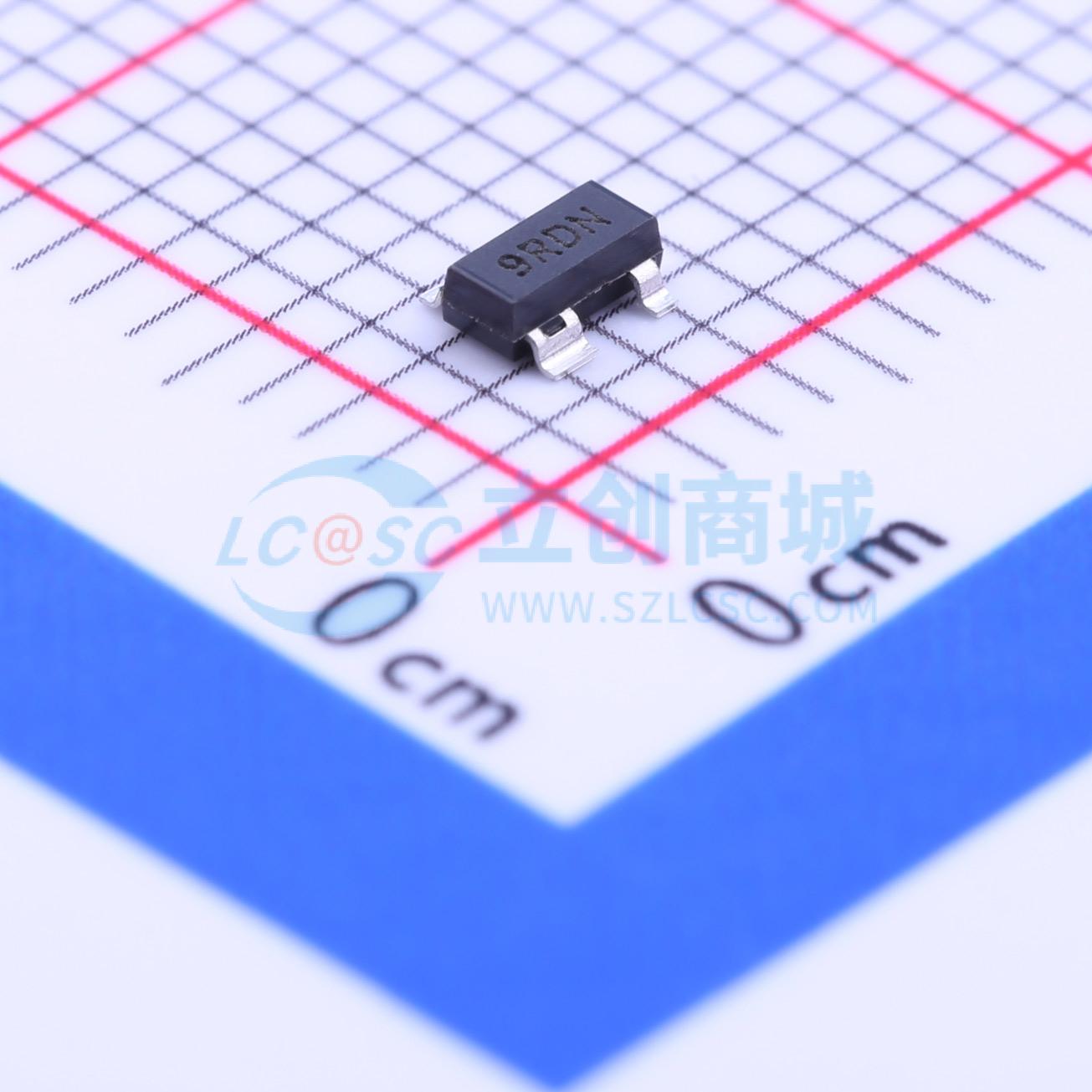

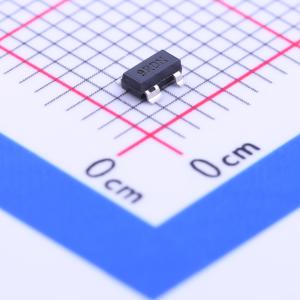

STM6315RDW13F
漏极开路微处理器复位
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- STM6315微处理器复位电路是一款低功耗监控器件，用于监测电源。它仅执行一项功能：当VCC电源电压降至预设值以下时，发出复位信号，并保持该信号有效，直至VCC升至预设值以上。漏极开路的RST输出可上拉至高于VCC但低于6V的电压
- 品牌名称
- ST(意法半导体)
- 商品型号
- STM6315RDW13F
- 商品编号
- C157374
- 商品封装
- SOT-143
- 包装方式
- 编带
- 商品毛重
- 0.071克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 监控和复位芯片 | |
| 芯片类型 | 电压监控器 | |
| 输出类型 | 开漏 | |
| 工作电压 | 1V~5.5V | |
| 复位有效电平 | 低电平有效 | |
| 阈值电压 | 2.63V |
| 属性 | 参数值 | |
|---|---|---|
| 受监控电压数 | 1 | |
| 复位超时 | 210ms | |
| 工作温度 | -40℃~+125℃ | |
| 功能特性 | 手动复位输入 | |
| 静态电流(Iq) | 1.5uA |
商品概述
STM6315微处理器复位电路是一款低功耗监控器件，用于监测电源。当VCC电源电压低于预设值时，它会断言复位信号，并保持该信号直到VCC上升到预设阈值以上至少一段最短时间（t_rec）。该器件还提供手动复位输入（MR），开漏RST输出可上拉至高于VCC但低于6V的电压。STM6315具有标准工厂调整的复位阈值，包括2.63V、2.93V、3.08V、4.38V和4.63V，采用SOT143-4封装。
商品特性
- 低供电电流：典型值1.5μA
- 复位阈值精度：25℃时±1.8%
- VCC低至1.0V时仍保证RST断言
- 开漏RST输出可超过VCC
- 具备电源瞬态抗扰性
- 工作温度范围：-40至+125℃
- 采用SOT143-4封装
- 开漏RST输出需外部上拉电阻
- 手动复位输入（MR）内置典型值63kΩ的上拉电阻
- 手动复位无需外部防抖电路
- 噪声环境下，MR输入可接0.1μF电容至VSS增强抗噪性
应用领域
- 微处理器系统电源监控与复位
- 嵌入式设备电源管理
- 需要电源电压监测和复位功能的电子设备
- 对电源稳定性要求较高的电子系统
