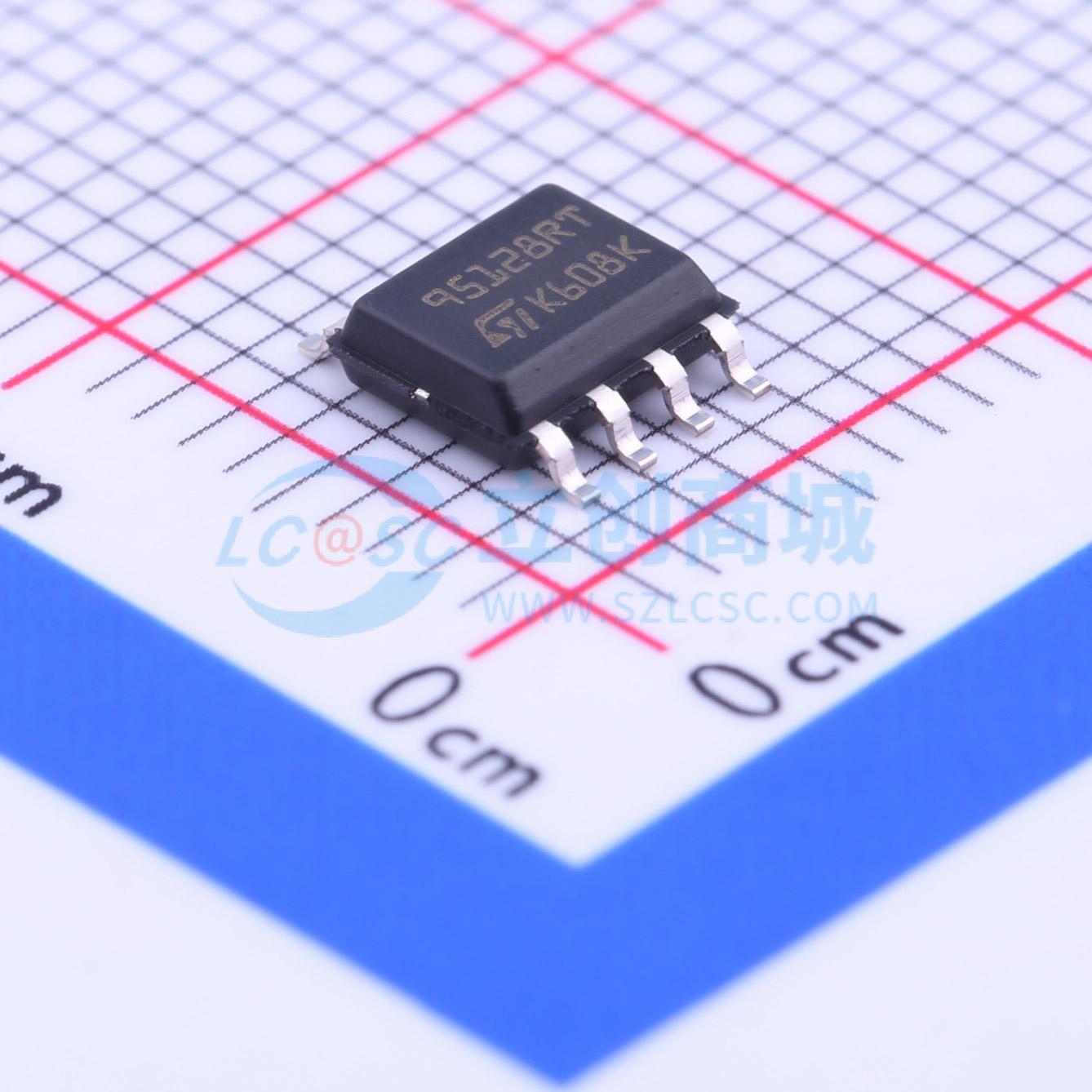

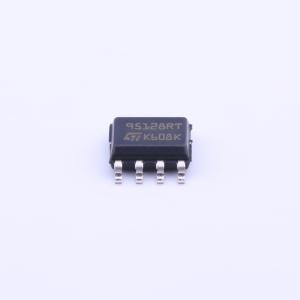

M95128-DRMN3TP/K
支持高速时钟的汽车级128 Kbit串行SPI总线EEPROM
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 汽车用128 Kbit SPI总线EEPROM，带高速时钟
- 品牌名称
- ST(意法半导体)
- 商品型号
- M95128-DRMN3TP/K
- 商品编号
- C157384
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.235克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | EEPROM | |
| 接口类型 | SPI | |
| 存储容量 | 128Kbit | |
| 时钟频率(fc) | 20MHz | |
| 写周期时间(Tw) | 4ms | |
| 数据保留 - TDR(年) | 100年 | |
| 写周期寿命 | 400万次 |
| 属性 | 参数值 | |
|---|---|---|
| 功能特性 | 内置上电复位(POR)；硬件写保护功能；内置错误纠正码(ECC)功能；内置写使能锁存器(WEL)；页写保护功能；噪声抑制功能 | |
| 工作电压 | 1.7V~5.5V | |
| 工作温度 | -40℃~+125℃ | |
| 工作电流 | 5mA | |
| 待机电流 | 6uA | |
| 读取访问时间(tA) | - |
商品概述
M95128-A125和M95128-A145是128-Kbit串行EEPROM汽车级器件，工作温度最高可达145℃。它们符合汽车标准AEC-Q100等级0定义的高可靠性要求。这些器件通过简单的串行SPI兼容接口访问，运行速度最高可达20 MHz。存储阵列基于先进的真EEPROM技术（电可擦除可编程存储器）。M95128-A125和M95128-A145是字节可修改存储器（16384×8位），组织为256页，每页64字节，数据完整性显著提高。
商品特性
- 兼容串行外设接口（SPI）总线
- 存储阵列：128 Kbit（16 Kbyte）EEPROM；页大小：64字节；按块写保护：1/4、1/2或整个存储器；额外可写锁定页（标识页）
- 扩展的温度和电压范围：1.7V至5.5V时最高125℃；2.5V至5.5V时最高145℃
- 高速时钟频率：Vcc≥4.5V时20 MHz；Vcc≥2.5V时10 MHz；Vcc≥1.7V时5 MHz
- 施密特触发器输入用于噪声滤波
- 短写入周期时间：字节写入在4 ms内；页写入在4 ms内
- 写入周期耐久性：25℃时400万次写入周期；85℃时120万次写入周期；125℃时60万次写入周期；145℃时40万次写入周期
- 数据保留：125℃时50年；25℃时100年
- ESD保护（人体模型）：4000 V
- 封装：符合RoHS标准且无卤素（ECOPACK2®）
应用领域
- 汽车领域
