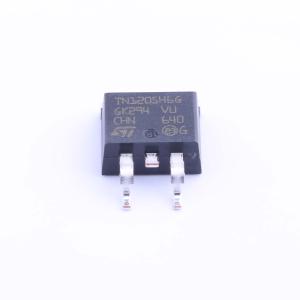

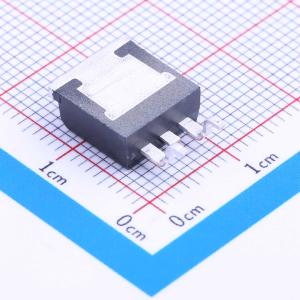

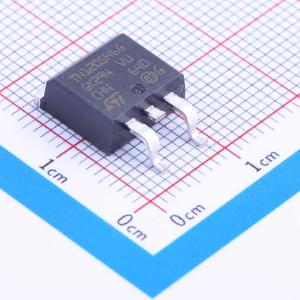

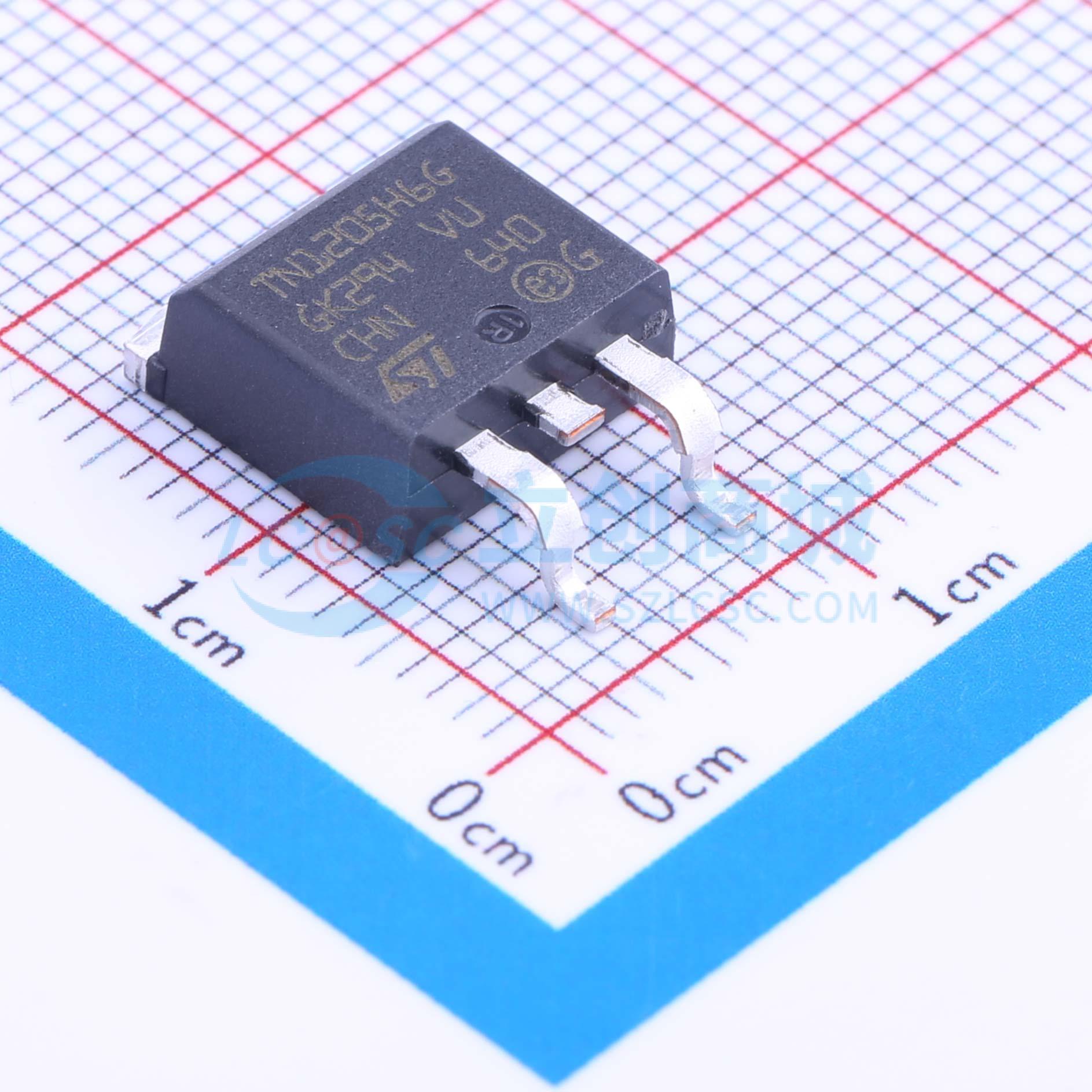

TN1205H-6G-TR
600V 20mA
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 高温12 A SCR
- 品牌名称
- ST(意法半导体)
- 商品型号
- TN1205H-6G-TR
- 商品编号
- C157383
- 商品封装
- D2PAK
- 包装方式
- 编带
- 商品毛重
- 1.915克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 晶闸管(可控硅)/模块 | |
| 可控硅类型 | - | |
| 断态峰值电压(Vdrm) | 600V | |
| 通态电流(It) | 12A | |
| 浪涌电流 | 120A | |
| 门极平均耗散功率(PG(AV)) | 1W |
| 属性 | 参数值 | |
|---|---|---|
| 通态峰值电压(Vtm) | 1.6V | |
| 门极触发电流(Igt) | 5mA | |
| 门极触发电压(Vgt) | 1.3V | |
| 保持电流(Ih) | 20mA | |
| 工作温度 | -40℃~+150℃ |
商品概述
TN1205H SCR系列具有标准栅极触发电平，开关能力高，结温可达150℃。这些产品适用于过压撬棍保护、电动工具和厨房用具中的电机控制电路、浪涌电流限制电路、电容放电点火和电压调节电路等应用场景。这些产品特别适合用于环境温度高、通风条件差或需要提高功率密度的区域。通孔或表面贴装封装可在有限空间内提供性能。
商品特性
- 高结温：Tj=150℃
- 中等电流SCR
- 高抗噪性，可达150℃
- 符合RoHS（2002/95/EC）标准
- 600V VDRM、VRRM
应用领域
- 通用AC线路负载切换
- 电机控制电路
- 小型家用电器
- 照明
- 浪涌电流限制电路
- 过压撬棍保护
