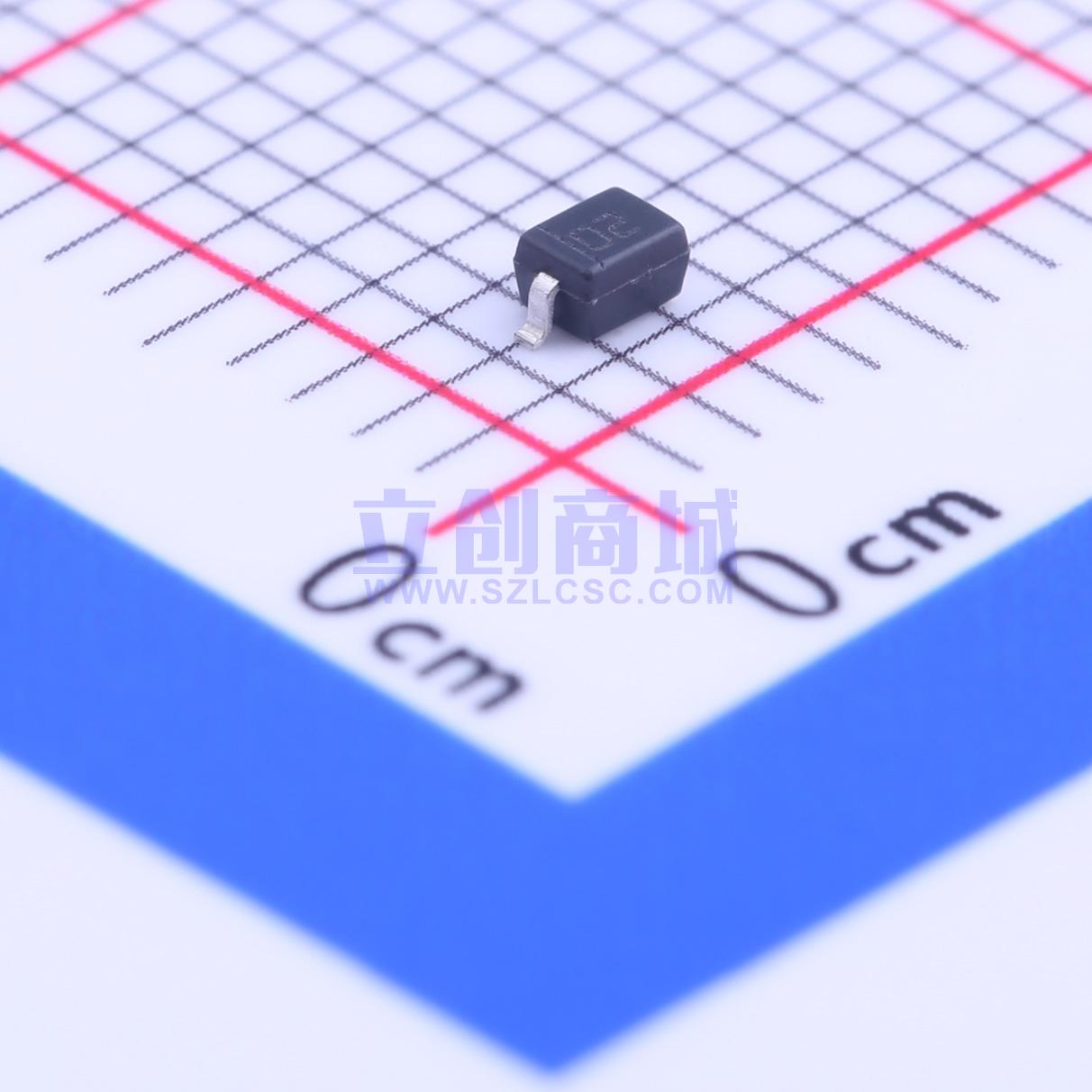

温馨提醒：图片仅供参考，商品以实物为准
BAT20JFILM
电压:23V 电流:1A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 23 V、1 A通用信号肖特基二极管
- 品牌名称
- ST(意法半导体)
- 商品型号
- BAT20JFILM
- 商品编号
- C155590
- 商品封装
- SOD-323
- 包装方式
- 编带
- 商品毛重
- 0.032克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 肖特基二极管 | |
| 二极管配置 | 1个独立式 | |
| 正向压降(Vf) | 620mV@1A | |
| 直流反向耐压(Vr) | 23V |
| 属性 | 参数值 | |
|---|---|---|
| 整流电流 | 1A | |
| 反向电流(Ir) | 12uA@15V | |
| 非重复峰值浪涌电流 (Ifsm) | 5A |
商品概述
BAT20J是采用23V肖特基势垒二极管，封装于SOD-323封装中。
商品特性
- 低导通损耗
- 极低反向电流（23V、结温25℃时典型值为60μA）
- 可忽略的开关损耗
- 低电容二极管
- 低正向和反向恢复时间
- 快速开关
- 表面贴装器件
- 采用SOD-323封装
- 环氧树脂符合UL94 V0标准
应用领域
- 手机电源管理应用中的开关模式
- PDA电源管理应用中的开关模式
- LED驱动电路（升压转换器）
