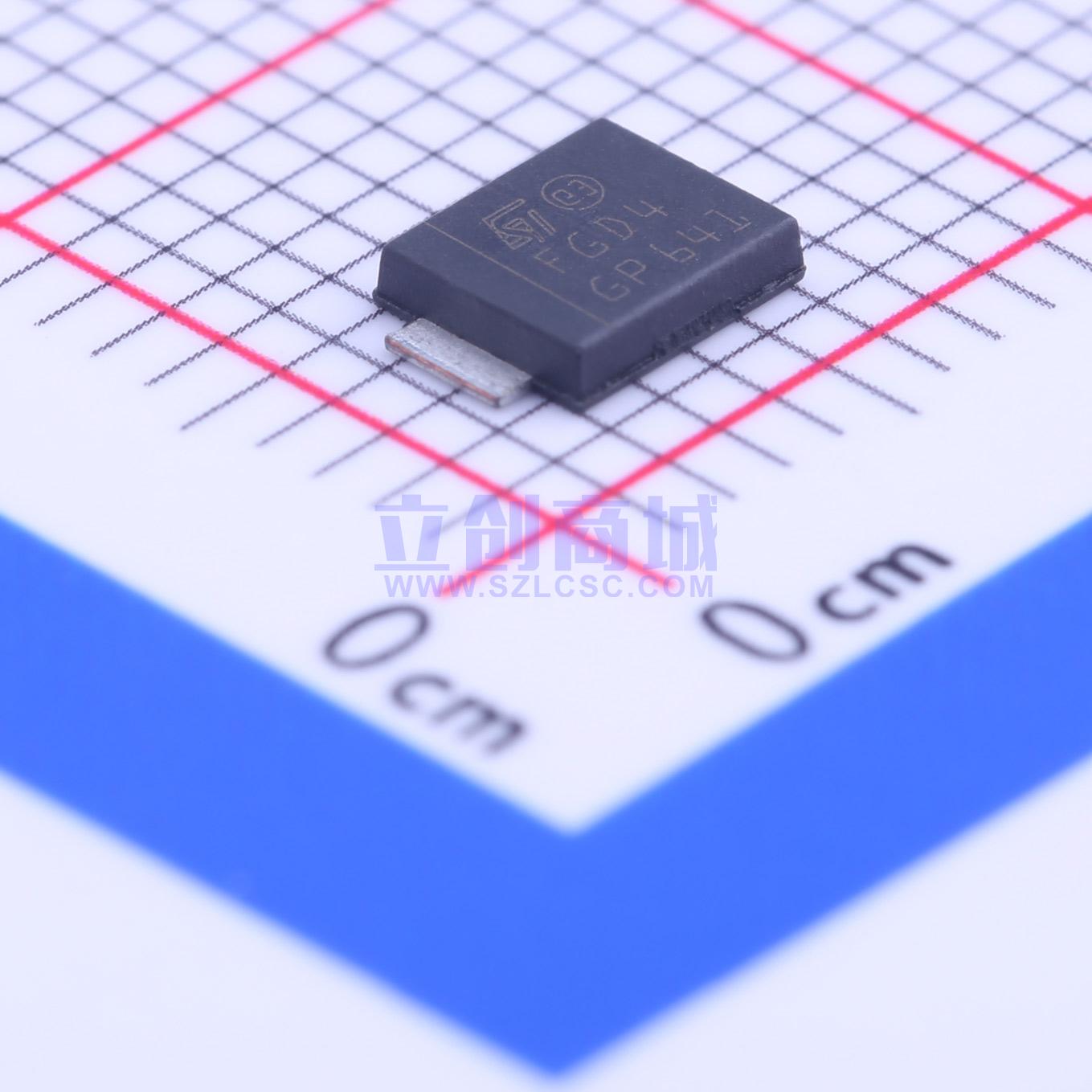

温馨提醒：图片仅供参考，商品以实物为准
STPS2L40UF
电压:40V 电流:2A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 40 V、2 A低压降功率肖特基整流器
- 品牌名称
- ST(意法半导体)
- 商品型号
- STPS2L40UF
- 商品编号
- C155621
- 商品封装
- DO-221AA(SMB)
- 包装方式
- 编带
- 商品毛重
- 0.098克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 肖特基二极管 | |
| 二极管配置 | 1个独立式 | |
| 正向压降(Vf) | 430mV@2A | |
| 直流反向耐压(Vr) | 40V |
| 属性 | 参数值 | |
|---|---|---|
| 整流电流 | 2A | |
| 反向电流(Ir) | 220uA@40V | |
| 非重复峰值浪涌电流 (Ifsm) | 75A |
商品概述
单芯片肖特基整流器，适用于开关模式电源和高频DC-DC转换器。采用SMB、薄型SMB和薄型SMA封装，特别适用于表面贴装。脉冲测试条件为t_D=380μs且δ<2；避免热失控的条件为dPtot/dTj <1/Rth(j-a)；传导损耗计算公式为P=0.22×IF(AV)+0.06×IF²(RMS)。环氧树脂符合UL94 V0标准。
商品特性
- 传导损耗非常小
- 开关损耗可忽略
- 正向压降低
- 表面贴装微型封装
- 具备规定的雪崩能力
- ECOPACK2®无卤组件（适用于SMAflat和SMBflat封装）
- 采用无铅二级互连的ECOPACK®封装（符合JEDEC标准JESD97）
应用领域
- 开关模式电源
- 高频DC-DC转换器
- 低压、高频逆变器
- 续流应用
- 极性保护应用
